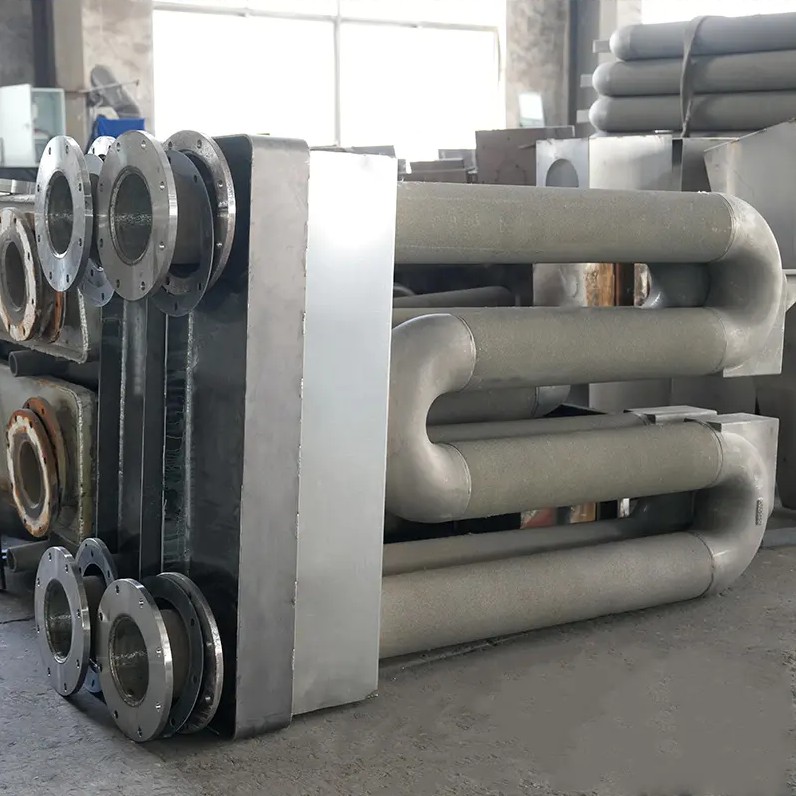

Wie installiert man ein Strahlrohr?

Installieren Sie eines Strahlungsröhre Die korrekte Installation umfasst vier Kernschritte: die genaue Ausrichtung der Rohrbaugruppe an den Brenner- und Rekuperatoranschlüssen, die Installation von Halterungen in den richtigen Abständen zur Aufnahme der Wärmeausdehnung, das Abdichten aller Verbindungen, um ein Austreten von Verbrennungsgas zu verhindern, und die Durchführung eines Testlaufs bei niedrigen Temperaturen, bevor das System auf die volle Betriebstemperatur gebracht wird. Ein falscher Stützabstand ist eine der häufigsten Ursachen für vorzeitiges Durchhängen und Reißen von Strahlrohren , da sich ein Rohr, das sich im Betrieb auf mehrere hundert Grad Celsius erwärmt, über seine Länge erheblich ausdehnt und Stützen benötigt, die so positioniert sind, dass diese Bewegung ohne Belastung der Rohrwand möglich ist.

Ein weiterer unbedingter Fehler besteht darin, den Niedertemperatur-Testlauf vor dem vollständigen Betrieb auszulassen, da das direkte Hochfahren eines Strahlrohrs auf die volle Brenntemperatur ohne allmählichen Aufwärmzyklus zu einem Thermoschock führen kann, der zu auftretenden Rissen führt, insbesondere bei Rohrabschnitten aus Gusslegierungen, die eine kontrollierte Erwärmung erfordern, um ungleichmäßige thermische Spannungen zu vermeiden.

Vorbereitung und Inspektion vor der Installation

Bevor ein Rohr in die Ofenstruktur eingebaut wird, hilft eine gründliche Inspektion sowohl der Rohrbaugruppe als auch der Installationsumgebung dabei, potenzielle Probleme zu erkennen, die nach der Installation weitaus schwierig zu beheben wären.

Wichtige Prüfungen vor der Installation

• Überprüfen Sie die Rohroberfläche vor der Montage auf Transportschäden, Risse oder Gussfehler
• Stellen Sie sicher, dass die Abmessungen der Ofenöffnung mit den Spezifikationen der Rohrbaugruppe übereinstimmen
• Stellen Sie sicher, dass die Verbindungspunkte von Brenner und Rekuperator mit den vorgesehenen Anschlussstellen des Rohrs übereinstimmen
• Stellen Sie sicher, dass alle im Lieferumfang der Rohrbaugruppe enthaltenen Montageteile und Dichtungen berücksichtigt sind

Durch das Erkennen eines Defekts bei der Inspektion vor der Installation werden die weitaus Kosten und Ausfallzeiten vermieden, die mit der Entdeckung eines gerissenen oder falschen Rohrs verbunden sind, nachdem der Ofen bereits zum ersten Mal angeheizt wurde.

Positionierung und Ausrichtung innerhalb des Ofens

Eine genaue Ausrichtung während der Montage wirkt sich direkt darauf aus, wie gleichmäßig sich das Rohr erwärmt und wie gut es mit den Brenner- und Abgasanschlüssen verbunden ist. Selbst eine kleine Fehlausrichtung kann zu einem ungleichmäßigen Verbrennungsgasstrom führen, was zu heißen Stellen führt, die die Lebensdauer der Röhren verkürzen.

Ausrichtungsschritte bei der Montage

1. Positionieren Sie das Rohr durch die Ofenwandöffnung und führen Sie es vorsichtig aus, um einen Kontakt mit den Kanten des feuerfesten Materials zu vermeiden
2. Zentrieren Sie das Rohr innerhalb des Montagekragens, um auf allen Seiten einen gleichmäßigen Abstand zu gewährleisten
3. Stellen Sie sicher, dass der Brennermontageflansch genau mit dem Einlassanschluss des Rohrs übereinstimmt
4. Überprüfen Sie je nach Ofenkonfiguration die Höhe und Geradheit entlang der horizontalen oder vertikalen Rohrstrecke

Eine falsch ausgerichtete Brennerverbindung ist eine häufige Ursache für lokale Überhitzung am Rohreinlass, da außermittig eintretende Verbrennungsgase einen ungleichmäßigen Flammenaufprall auf der Rohrwand erzeugen, anstatt die Wärme entlang des vorgesehenen Strömungswegs zu verteilen.

Stützabstand und Wärmeausdehnungszuschlag

Strahlrohre dehnen sich erheblich aus, wenn sie sich von der Umgebungstemperatur auf die volle Betriebstemperatur erwärmen, und erreichen je nach Ofenanwendung Temperaturen manchmal weit über 900 Grad Celsius. Die Stützen müssen so beabstandet und konstruiert sein, dass sie diese Ausdehnung aufnehmen können, ohne die natürliche Bewegung des Rohrs einzuschränken.

Typische Überlegungen zur Unterstützung je nach Rohrkonfiguration

Bei einem Rohr, das an mehreren Stellen ohne Berücksichtigung einer Ausdehnung starr befestigt ist, besteht die Gefahr, dass es innerhalb der ersten Erwärmungszyklen zu Spannungsrissen kommt Aus diesem Grund geben Hersteller von Gussrohren aus hitzebeständigen Legierungen in der Regel einen festen Stützpunkt an einem Ende und Gleit- oder Rollenhalterungen entlang der restlichen Länge vor.

Abdichten von Fugen und Verbindungsstellen

Eine ordnungsgemäße Abdichtung an jedem Verbindungspunkt verhindert das Austreten von Verbrennungsgasen, was nicht nur die Brennstoffeffizienz beeinträchtigt, sondern auch Sicherheitsrisiken in einer Industrieofenumgebung mit sich bringen kann. An jeder Verbindung sind Hochtemperaturdichtungen und Dichtstoffe erforderlich, die für den Betriebstemperaturbereich des Rohrs ausgelegt sind.

Dichtstellen, die Aufmerksamkeit erfordern

• Die Brenner-Rohr-Einlassverbindung, die lokal der höchsten Temperatur ausgesetzt ist
• Der Rohr-zu-Rekuperator- oder Abgasanschluss am gegenüberliegenden Ende
• Alle Flanschverbindungen entlang einer segmentierten Rohrbaugruppe
• Der Durchdringungspunkt der Ofenwand, an dem das Rohr durch feuerfestes Material verläuft

Die Verwendung eines Dichtungsmaterials, dessen Temperatur unter der tatsächlichen Betriebstemperatur des Rohrs liegt, ist ein enormer Installationsfehler, der innerhalb relativ kurzer Zeit nach der Inbetriebnahme zur Ermüdung der Dichtung und zum Austreten von Gas führt. Daher ist die Bestätigung der Dichtungstemperaturwerte anhand der spezifischen Ofenanwendung ein notwendiger Schritt vor der Endmontage.

Erstinbetriebnahme und Tieftemperaturtests

Nach der mechanischen Installation und Abdichtung sollte ein Strahlrohr nicht direkt auf die volle Betriebstemperatur gebracht werden. Ein schrittweiser Aufwärmzyklus sorgt dafür, dass sich das Rohrmaterial gleichmäßig ausdehnt, und ermöglicht es den Installationsteams, den ordnungsgemäßen Betrieb zu überprüfen, bevor sie mit der vollständigen Ofenbeladung beginnen.

Empfohlene Startreihenfolge

1. Zünden Sie den Brenner mit einer niedrigen Feuerungsrate und überwachen Sie das anfängliche Heizverhalten des Rohrs
2. Überprüfen Sie die Verbindungsstellen mithilfe geeigneter Lecksuchmethoden auf sichtbare Gaslecks
3. Erhöhen Sie die Feuerrate schrittweise über einen vom Röhrenhersteller angegebenen Zeitraum
4. Überwachen Sie die Rohrausdehnungsbewegung an den Stützpunkten, um sicherzustellen, dass die Stützen wie vorgesehen funktionieren
5. Bringen Sie das System erst auf die volle Betriebstemperatur, nachdem Sie in jeder Zwischenphase eine stabile Leistung bestätigt haben

Ofen empfehlen üblicherweise eine Aufwärmphase von mehreren Stunden für Strahlrohre aus Gusslegierungen, da das Übereilen dieser Phase eine der am häufigsten genannten Ursachen für plötzliche Rohrausfälle ist, die in den Wartungsunterlagen von Industrieöfen angegeben werden.

Häufige Installationsfehler, die Sie vermeiden sollten

Die meisten Probleme bei der Installation von Strahlrohren, die bei industriellen Ofenanwendungen gemeldet werden, sind auf eine Reihe wiederkehrender Fehler zurückzuführen.

• Überspringen Sie die Inspektion vor dem Einbau und montieren Sie ein Rohr mit einem vorhandenen Gussfehler
• Die Stützen sind zu weit voneinander entfernt, sodass das Rohr bei hoher Temperatur durch sein Eigengewicht durchhängt
• Verwendung von Dichtungsmaterial, das nicht für die tatsächliche Betriebstemperatur der Röhre geeignet ist
• Der Ofen wird schnell auf die volle Temperatur gebracht, ohne dass es einen stufenweisen Aufwärmzyklus gibt

Das Befolgen einer dokumentierten Installationscheckliste, anstatt sich allein auf Erinnerungen oder Erfahrungen aus der Vergangenheit zu verlassen, hilft den Installationsteams, diese Fehler zu vermeiden, insbesondere bei größeren Ofenprojekten, bei denen mehrere Rohrbaugruppen innerhalb eines komprimierten Projektzeitplans installiert werden.

Auswahl des richtigen Strahlrohrs für die Anwendung

Die Auswahl einer geeigneten Rohrkonfiguration, Materialqualität und Form hängt von der Ofengröße, der angestrebten Betriebstemperatur und der spezifischen Wärmebehandlung oder dem industriellen Prozess ab, der bedient wird. Gerade, U-förmige, W-förmige und Single-Ended-Konfigurationen eignen sich jeweils für unterschiedliche Ofenlayouts und Heizanforderungen.

Hersteller wie Huaye Casting produzieren Strahlungsröhre Baugruppen in einer Reihe hitzebeständiger Legierungsqualitäten und -formen, die auf bestimmte Ofenkonfigurationen abgestimmt sind und den Installationsteams dabei helfen, ein Rohr auszuwählen, das bereits für das Ausdehnungsverhalten und den erwarteten Temperaturbereich einer bestimmten Anwendung ausgelegt ist.

Laufende Inspektion nach der Installation

Selbst ein korrekt installiertes Strahlrohr wird von einer regelmäßigen Inspektion unterstützt, sobald der Ofen regelmäßig in Betrieb genommen wird. Durch die Überprüfung der Stützbewegung, der Integrität der Fugendichtung und des sichtbaren Oberflächenzustands während geplanter Wartungsfenster können sich entwickelnde Probleme erkannt werden, bevor sie zu ungeplanten Ausfallzeiten führen.

Durch die Erstellung eines routinemäßigen Inspektionsplans im Anschluss an die Erstinstallations- und Inbetriebnahmephase können die Wartungsteams der Anlage sicherstellen, dass das Strahlrohr weiterhin innerhalb seines vorgesehenen Wärmeausdehnungsbereichs arbeitet, was die Lebensdauer verlängert und das Risiko eines unerwarteten Ausfalls während der Produktion verringert.
