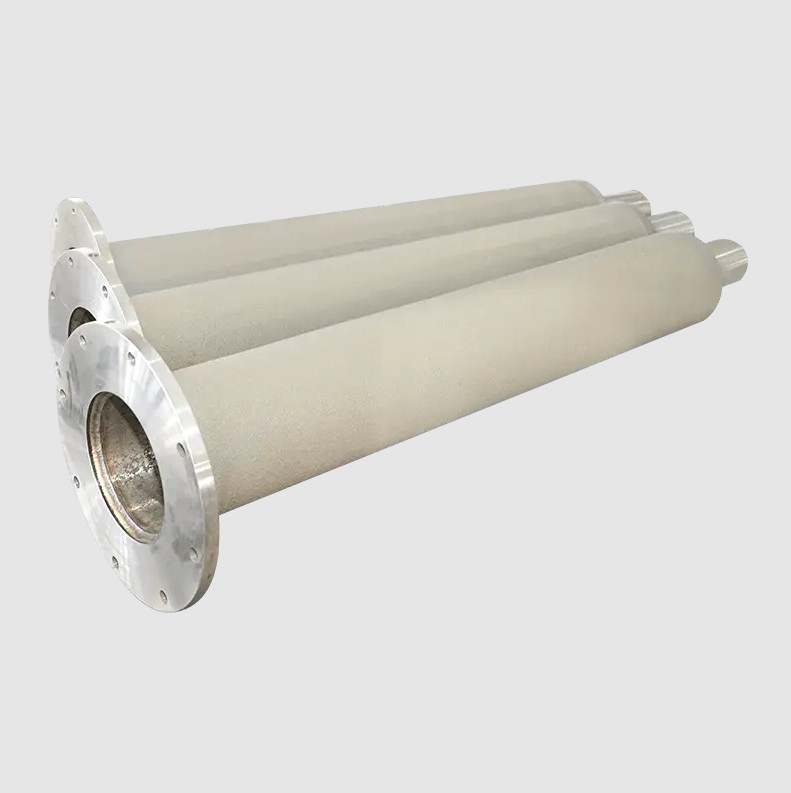

Wie funktionieren Strahlungsrohrheizungen? Ein vollständiger technischer Leitfaden für Käufer

Ein Strahlungsrohrheizgerät ist ein gasbetriebenes Infrarot-Heizsystem, das Wärme erzeugt, indem es Brennstoff in einem geschlossenen Metallrohr verbrennt und die Wärmeenergie direkt auf die darunter liegenden Objekte, Personen und Böden abstrahlt. Im Gegensatz zu einem Umluftheizgerät, das das gesamte Luftvolumen eines Gebäudes erwärmt, sendet ein Strahlungsrohrheizgerät Infrarotwellen aus, die sich in geraden Linien ausbreiten, bis sie eine feste Oberfläche erreichen. Der Boden, die Maschinen und die Bewohner absorbieren diese Strahlung und geben die Wärme wieder an ihre Umgebung ab. Das praktische Ergebnis für Einlageningenieure und Facility Manager ist eine schnellere Komfortreaktion, ein geringerer Kraftstoffverbrauch und gleichmäßigere Bodentemperaturen in großen Industriegebäuden.

Wie ein Strahlungsrohrheizgerät Brennstoff in Wärme umwandelt

Der komplette Betriebsablauf eines Strahlrohrheizgeräts lässt sich auf vier klar definierte Schritte reduzieren.

1. Der Brenner mischt Erdgas oder Propan mit einer kontrollierten Menge Verbrennungsluft und entzündet das Gemisch.
2. Die Flamme und die heißen Verbrennungsgase strömen durch ein langes heißes Rohr aus Stahl oder einer beständigen Legierung und erhitzen die Rohrwand allmählich von innen.
3. Die Außenfläche der Röhre erreicht Temperaturen von etwa 800°F bis 1000°F und beginnt, Infrarotstrahlung freizusetzen.
4. Die Infrarotenergie bewegt sich durch die Luft, ohne sie zu erwärmen, trifft auf den Boden und die Geräte und erwärmt diese Oberflächen direkt.

Diese letzte Stufe ist das entscheidende Merkmal der Strahlungsheizung. Bei einer Konvektionsheizung steigt warme Luft zum Dach auf, schichtet sich dort und hinterlässt kalte Zonen in der Nähe der Laderampe oder der Werkbank. Strahlungsröhren umgehen dieses Problem, indem sie Energie direkt in den Aufenthaltsbereich liefern. Die Luft wird erst erwärmt, wenn der Boden und die Geräte ihre gespeicherte Wärme wieder abgeben. Dadurch kann der Thermostat bei gleichem Komfortgefühl um mehrere Grad niedriger eingestellt werden, weshalb viele Installationen von Kraftstoffeinsparungen von 25 bis 40 Prozent im Vergleich zu Umluftsystemen berichten.

Bei den oben aufgeführten Themen handelt es sich um typische Bereiche, die in Industrieanlagen gemeldet werden, und nicht um garantierte Werte. Das tatsächliche Ergebnis hängt von der Deckenhöhe, den Zugbedingungen, dem Isolationsgrad und der Häufigkeit des Öffnens der Ladetüren ab. Gebäude mit hohen Decken und großen Luftmengen reagieren am besten auf Strahlungsheizung, da keine Notwendigkeit besteht, Luft zu erwärmen, die sich einfach in der Nähe des Daches ansammelt. Auch Einrichtungen mit häufigem Türöffnen profitieren, da die Strahlungsenergie nach dem Einströmen kalter Luft die Bodenwärme schnell wieder herstellt. Ein Umluftsystem würde nach jedem Türzyklus viel mehr Zeit damit verbringen, die gesamte Innenluftmenge wieder aufzuwärmen. Diese Betriebseigenschaften machen den Strahlungsansatz besonders attraktiv in Logistik- und Produktionsumgebungen, in denen Luftleckagen und Gebäudehöhen einer konventionellen Heizung entgegenwirken. Für Einlagen, die auch Prozesswärme oder Ofenkomponenten benötigen, wird für die Ausrüstung die gleiche beständige Legierungstechnologie wie bei Strahlrohren verwendet, weshalb viele Käufer mit einem Einfangshitze beginnen Ausführlicher Leitfaden zu den Grundlagen von Strahlrohren Bevor Sie ihre Spezifikation schreiben.

Schlüsselkomponenten eines Strahlungsrohrheizgeräts

Ein typisches Strahlungsrohrheizungssystem besteht aus wenigen robusten Komponenten. Das Verständnis jedes Einzelnen hilft bei der Spezifizierung der richtigen Einheit und der späteren Diagnose von Problemen.

Brenner- und Steuersystem

Der Brenner ist das Herzstück der Anlage. Es saugt Primärluft an, mischt sie in einem kontrollierten Verhältnis mit Erdgas oder Propan und zündet die Mischung im Brennerrohr. Das Steuersystem umfasst ein Gasventil, ein Zündmodul, einen Flammensensor und einen Thermostat oder eine Gebäudemanagementschnittstelle. Brenner können im einstufigen, zweistufigen oder modulierenden Modus betrieben werden. Zweistufige und modulierende Brenner verbessern die Effizienz, indem sie den Brennstoffeintrag reduzieren, wenn der Raum nicht die volle Leistung benötigt.

Strahlrohr und Reflektor

Das Strahlrohr selbst wird aus hitzebeständigem Stahl oder hochlegiertem Edelstahl in gerader, U-förmiger oder W-förmiger Geometrie hergestellt. Verbrennungsgase strömen durch das Rohr und erhöhen dessen Oberflächentemperatur bis zu dem Punkt, an dem die Infrarotemission beginnt. Ein polierter Aluminiumreflektor ist über dem Rohr positioniert, um die nach oben gerichtete Strahlung auf den darunter liegenden Boden umzuleiten und die Wärme dort zu konzentrieren, wo die Menschen tatsächlich arbeiten. Der Reflektor schützt die Dachkonstruktion außerdem vor übermäßiger Strahlungswärmeeinwirkung.

Abgas- und Vakuumsystem

Nachdem die Verbrennungsgase das Strahlrohr passiert haben, enthalten sie noch nutzbare Wärme und müssen sicher abgeführt werden. Bei einer Vakuum- oder Unterdruckkonstruktion zieht ein Saugzuggebläse die Verbrennungsprodukte durch das Rohr- und Abgassystem. Bei einer Überdruckkonstruktion drückt der Brennerdruck die Gase durch das Rohr. Durchzugssysteme sind äußerst anzutreffen, da sie verhindern, dass Verbrennungsgas durch eine beschädigte Verbindung in den Aufenthaltsraum gelangt.

Die Metallurgie des Strahlrohrs ist ein wesentlicher Faktor für die Lebensdauer des Systems. Rohre, die über 900 °F betrieben werden, unterliegen einer allmählichen Oxidation und thermischen Ermüdung, daher werden hitzebeständige Gusslegierungen und hochlegierte Schleudergussstähle für eine längere Lebensdauer bevorzugt. Strahlrohre werden auch in Industrieöfen und Wärmebehandlungslinien eingesetzt, wo sie die Verbrennungsatmosphäre von der Prozessatmosphäre trennen und für eine gleichmäßige Wärmeverteilung sorgen. Hersteller von Wärmebehandlungsvorrichtungen und Ofenkomponenten wenden sich bei der Herstellung von Strahlrohren und vielen davon an die gleichen Materialkenntnisse an Produktoptionen für Strahlrohre sind in abgestimmten Legierungsqualitäten für den Dauerbetrieb erhältlich.

Strahlungsrohrkonfigurationen und Wärmeabgabe

Die Form des Strahlrohrs bestimmt, wie viel Wärmeabgabefläche in einen bestimmten Deckenraum passt. Drei Standardkonfigurationen dominieren den Markt und jede weist ein anderes Verhältnis von Kosten, Leistung und Abdeckung auf.

An I-förmiges Strahlrohr Ist die einfachste Anordnung, im Wesentlichen ein gerades Rohr, das horizontal in einem leichten Winkel montiert wird. Es eignet sich für kleinere Werkstätten und schmalere Hallen, in denen eine kompakte Heizzone erreicht wird. Durch die gerade Anordnung bleibt der Druckabfall gering und die Rohrlänge kurz, sodass das Brennergebläse weniger Arbeit leistet. Aufgrund der geringeren Heizleistung ist ein I-förmiges Gerät auch für eine einzelne Heizzone die wirtschaftlichste Variante.

Großhandel mit I-förmigen Strahlrohren, Hersteller und Exporteur Jiangsu Huaye Technology Co., Ltd ist ein chinesischer Hersteller von I-förmigen Strahlrohren und ein Exporteur von I-förmigen Strahlrohren. Wir fertigen ... Produkt anzeigen →

A U-förmiges Strahlrohr verdoppelt die Wärmeabgabefläche bei etwa gleicher horizontaler Grundfläche. Der Rücklaufbogen an einem Ende leitet die Verbrennungsgase durch einen zweiten Schenkel zurück, was bedeutet, dass die vom Heizgerät abgedeckte Deckenlänge in etwa der physischen Rohrlänge entspricht. Diese Konfiguration wird häufig in mittelgroßen Lagerhäusern, Reparaturwerkstätten und Produktionszellen eingesetzt. Die zusätzliche Oberfläche erhöht sowohl die Gesamtleistung als auch die Strahlungseffizienz im Vergleich zu einem geraden Rohr ähnlicher Gesamtlänge.

Großhandel mit U-förmigen Strahlrohren, Hersteller und Exporteur Jiangsu Huaye Technology Co., Ltd ist ein chinesischer Hersteller von U-förmigen Strahlrohren und ein Exporteur von U-förmigen Strahlrohren. Wir fertigen ... Produkt anzeigen →

A W-förmiges Strahlrohr ist die höchste Ausgabeoption. Es bietet vier parallele Durchgänge der Rohroberfläche für einen Brenner, der an einem Ende positioniert ist. Dieses Design wird für große offene Flächen wie Flugzeughangars, Vertriebszentren und große Fertigungshallen ausgewählt. Obwohl die W-Konfiguration die meiste Wärme liefert, sind zur Bewältigung der Wärmeausdehnung auch größere Abstände und sorgfältigere Stützabstände erforderlich.

Großhandel mit W-Typ-Strahlungsrohren, Hersteller und Exporteur Jiangsu Huaye Technology Co., Ltd ist ein chinesischer Hersteller von W-Typ-Strahlungsrohren und ein Exporteur von W-Typ-Strahlungsrohren. Wir kundenspezifische und komplette ... Produkt anzeigen →

Die oben genannten Leistungswerte sind Richtwerte für typische gasbetriebene Strahlungsrohrheizgeräte und keine absoluten Grenzwerte. Die tatsächlichen Nennwerte hängen von der Brennerkapazität, dem Rohrdurchmesser und der Legierungsdicke der Rohrwand ab. Längere Rohre vergrößern die Gesamtoberfläche, erhöhen aber auch den Druckabfall des Verbrennungsgases, daher muss der Brenner an die Rohrgeometrie angepasst werden. Die Wahl einer Konfiguration, die für den Platz zu groß ist, führt zu kurzen Laufzeiten und schlechtem Komfort, während ein unterdimensioniertes Gerät kontinuierlich läuft und mehr Kraftstoff als nötig verbraucht. Ein richtig abgestimmtes System liefert eine gleichmäßige Strahlung ohne Zugluft oder Lärm, die mit einer Lufterwärmung mit hoher Geschwindigkeit einhergeht.

Strahlungswärmeverteilung und Komfortprofil

Die Art und Weise, wie die Wärme über eine Bodenfläche verteilt wird, ist eines der stärksten Argumente für Strahlungsrohrheizkörper. Da sich Infrarotenergie ausbreitet, bis sie eine Oberfläche berührt, wird der Boden selbst zu einem Niedertemperaturstrahler, der die Wärme wieder nach oben abgibt. Dadurch entsteht ein Temperaturprofil, das sich stark von dem eines Warmluftsystems unterscheidet.

Die Oberflächentemperatur entlang eines Strahlrohrs ist nicht gleichmäßig. Nahe dem Brennerende erreicht das Metall schnell seine Spitzentemperatur, da dort die Flamme und die Verbrennungsgase am heißesten sind. Auf dem Weg zum Auslassen geben die Gase Wärme an die Rohrwand ab, sodass die Oberflächentemperatur allmählich annimmt. Ein gut konstruiertes Rohr hält einen Temperaturunterschied von nicht mehr als 20 bis 25 Prozent zwischen dem Brennerende und dem Rauchabzugsende aufrecht. Dennoch bestimmt die Durchschnittstemperatur in der gesamten Röhre, wie viel Infrarotenergie an den Raum abgegeben wird.

Der sanfte Anstieg und Abfall der Temperaturkurve ist sowohl für den Komfort als auch für die Lebensdauer der Ausrüstung von Bedeutung. Wenn die Röhre zu stark ansteigt und dann schnell abfällt, empfängt der Boden direkt unter dem Brennerende viel mehr Strahlung als der Rest der Bucht, wodurch heiße Stellen und kalte Zonen entstehen. Ein gleichmäßigeres Profil bedeutet, dass der Reflektor die Strahlung gleichmäßiger über die belegte Bodenfläche verteilen kann. Auch die Materialauswahl beeinflusst die Kurve, da hochlegierte Rohre mit guter Wärmeleitfähigkeit die Wärme gleichmäßiger über ihre Länge verteilen als Rohre aus minderwertigem Stahl. Dies ist einer der Gründe, warum industrielle Käufer zertifizierte Hochtemperaturlegierungsrohre für eine lange Lebensdauer und konstante Leistung wählen.

Strahlungsrohrheizkörper im Vergleich zu Luftheizgeräten in großen Räumen

Bei der Planung einer Heizungsmodernisierung vergleichen Gebäudemanager häufig Strahlungsrohrheizkörper mit herkömmlichen Luftheizgeräten. Beide Systeme verfügen über sinnvolle Einsatzmöglichkeiten, sind aber aufgrund der Physik der Wärmeabgabe für sehr unterschiedliche Bedingungen geeignet. Der schnellste Weg, eine Entscheidung zu treffen, besteht darin, sich die Temperaturverteilung anzusehen, die jedes System in einem hohen Gebäude erzeugt.

Der obige Radarvergleich bewertete beide Heizansätze anhand von fünf praktischen Kriterien. Strahlungsrohrheizkörper punkten in Punkto Effizienz und Komfort besser, da sie die Wärme direkt auf den Boden abgeben, anstatt sie in Richtung Dach zu drücken. Auch die Temperaturgleichmäßigkeit ist besser, da der Boden als sekundärer Heizkörper wirkt, der die Wärme im Raum ausgleicht. Lediglich in puncto Laufruhe und geringem Wartungsaufwand liegen Luftheizgeräte leicht vorne, da bei einem Kanal- oder Propellerventilator auf lange Sicht weniger Probleme mit der Ermüdung des Rohrmaterials auftreten.

Das eigentliche Problem bei einem Lufterhitzer in einer großen Anlage ist die Schichtung. Warme Luft steigt auf und sammelt sich im Fachwerkbereich, wo sie keinen Nutzwert mehr hat, während der Boden kalt und zugig bleibt. Deshalb nimmt der Leistungsunterschied in der Praxis mit zunehmender Deckenhöhe zu. Bei einem Strahlungsrohrsystem darf die warme Luft nicht nach unten gedrückt werden; Es sendet einfach Strahlung aus, die auf dem Boden und den Bewohnern landet. Bei Gebäuden mit Decken über 15 Fuß, zu denen die meisten Lager- und Industrieanlagen gehören, kann der Energieverlust durch Schichtung in einem Lufterhitzersystem erheblich sein.

Überlegungen zur Auswahl, Installation und Wartung

Die Auswahl des richtigen Strahlungsrohrheizgeräts beginnt mit einer Heizlastberechnung und nicht mit einer Faustregel. Bei der Berechnung müssen die Gebäudehülle, die Isolierung, der Luftwechsel, die Türöffnungshäufigkeit und interne Wärmequellen von Maschinen oder Prozessanlagen berücksichtigt werden. Das Ergebnis bestimmt die erforderliche BTU/h-Leistung und die Anzahl der Heizzonen. Deckenhöhe und Montagefreiraum bestimmen dann die Rohrkonfiguration, da Reflektor und Rohroberfläche einen sicheren Abstand zu brennbaren Materialien haben müssen.

Die Installationsqualität hat einen direkten Einfluss auf die Strahlungseffizienz. Das Rohr muss zum Abgasende hin leicht nach oben geneigt sein, damit Kondensat und Verbrennungsgase in die richtige Richtung strömen. Stützaufhänger müssen ermöglichen, dass sich das Rohr beim Erhitzen und Abkühlen ausdehnt und zusammenzieht. Der Reflektor sollte im richtigen Winkel gehalten und sauber gehalten werden, damit die Strahlung auf die Zielzone gerichtet und nicht gestreut wird. Ein schlecht ausgerichteter Reflektor kann die auf den Boden gelangende Wärme deutlich reduzieren.

Die Wartung ist unkompliziert, aber unerlässlich. Der Brenner sollte in jeder Heizsaison auf Kohlenstoffablagerungen und ordnungsgemäße Flammeneigenschaften überprüft werden. Die Rohroberfläche sollte auf Verformungen, örtliche Verfärbungen oder Risse überprüft werden, insbesondere in der Nähe des Brennerendes, wo die thermische Belastung am höchsten ist. Auch der Abluftventilator und der Siphon müssen beachtet werden, da eine verstopfte Kondensatleitung zum Ausfall der gesamten Heizung führen kann. Die meisten Hersteller veröffentlichen einen klaren Wartungsplan, dessen Einhaltung die Garantie schützt und die Lebensdauer des Rohrs aus beständiger Legierung verlängert.

Geht es bei dem Projekt darum, eine bestehende Heizungsanlage zu ersetzen oder in ein neues Gebäude zu erweitern, lohnt es sich, den Anlagenlieferanten bereits frühzeitig in die Planungsphase einzubeziehen. Ein Lieferant, der auch die Strahlrohre herstellt, kann praktische Hinweise zu Materialqualitäten, Rohrwandstärke und Brenneranpassung geben. Um ein bestimmtes Gebäudeprofil mit Metallurgieingenieuren zu besprechen, Kontaktieren Sie unser Engineering-Team mit dem Grundriss und den Betriebsbedingungen.

Fazit zur Effizienz von Strahlungsrohrheizungen

Strahlungsrohrheizgeräte funktionieren, indem sie Gas in einem versiegelten Metallrohr verbrennen, dieses Rohr bis zur Infrarotemission erhitzen und die Strahlung direkt auf den Boden, die Ausrüstung und die Menschen senden. Das Prinzip ist einfach, aber technische Entscheidungen zu Rohrkonfiguration, Legierungsqualität und Brennersteuerung bestimmen, wie effizient die Energie in der Praxis genutzt wird.

Für große Räume mit hohen Decken bieten Strahlungsrohrheizgeräte messbare Vorteile in Bezug auf Komfort und Kraftstoffverbrauch. Die Gebäudestruktur selbst wird Teil des Heizsystems, absorbiert Strahlung und gibt sie langsam ab, anstatt warme Luft an den Dachhohlraum abzugeben. Die Anpassung der Rohrkonfiguration an die Wärmelast, die Installation des Systems mit der richtigen Ausrichtung und die Wartung des Brenners und der Rohroberfläche sorgen dafür, dass das System viele Heizperioden lang effizient läuft.
