Das Strahlrohr vom Typ W ist ein spezielles Design, das eine kontrollierbare Atmosphäre im Ofen gewährleistet. Es bietet Vorteile wie eine bequeme Temperaturregelung, einfache Installation und Wartung sowie eine zuverlässige Abdichtung. Ohne die Notwendigkeit eines Muffelofens im Inneren des Ofens erhöht es das Volumen der Ofenkammer, erhöht die Produktionskapazität, verbessert die Heizeffizienz und Produktivität und spart Material – was es zu einem idealen Partner für die industrielle Verarbeitung macht.
Unsere Strahlrohre sind nicht nur für den Einsatz in häuslichen Wärmebehandlungsanlagen, sondern auch als Ersatzkomponenten für importierte Wärmebehandlungssysteme konzipiert. 1998 wurde diese Produktlinie auf der National Technology Exhibition mit der Goldmedaille ausgezeichnet.
Das Heizelement (Rohrkern) im Inneren des Strahlrohrs ist in verschiedenen Konfigurationen erhältlich: Käfigtyp, vertikal gewickelter Typ und spiralförmig gewickelter Widerstandsdrahttyp. Als Widerstandsdrahtmaterialien werden Nickel-Chrom- (Ni-Cr) und Eisen-Chrom-Legierungen (Fe-Cr) verwendet. Die Oberflächenlast ist typischerweise auf ≤1 W/cm² ausgelegt, wobei die Einzelrohrleistung zwischen 3 kW und 60 kW liegt. Die Betriebstemperatur des Heizelements reicht von 500 °C bis 1300 °C.
Das äußere Schutzrohr wird in drei Arten hergestellt: Schleudergussrohre, gewalzte und geschweißte Rohre und nahtlose Rohre.
Zur Lebensdauer:
Abschrecköfen: ≥1 Jahr
Temperöfen: ≥3 Jahre
Gasbefeuerte Strahlrohre: ≥2 Jahre
Informationen zu Hüllrohrmaterialien finden Sie in der folgenden Tabelle.
| Note/Leistung | 1Cr13Al4 | 0Cr25Als | OCr21Al₆ | 0Cr2₁Al₆Nb | 0Cr27Al₇NO₂ | Cr15Ni₆o | Cr2₀Ni₆o | Cr20Ni30 | |
| Hauptchemische Bestandteile % | Cr | 12-15 | 23-26 | 19-22 | 21.0-23.0 | 26,5-27,8 | 15-18 | 20-23 | 20 |
| AL | 4-6 | 4,5-6,5 | 5-7 | 5-7 | 6-7 | ||||
| Fe | Gleichgewicht | Gleichgewicht | Gleichgewicht | Gleichgewicht | Gleichgewicht | Gleichgewicht | Gleichgewicht | ||
| Betreff | Angemessener Betrag | Angemessener Betrag | Angemessener Betrag | Angemessener Betrag | Angemessener Betrag | Angemessener Betrag | Angemessener Betrag | Angemessener Betrag | |
| Mo | 1,8-2,2 | ||||||||
| Nb | 0.5 | 0.5 | |||||||
| Ni | 58-62 | Gleichgewicht | 28-32 | ||||||
| Maximale Betriebstemperatur der Komponenten℃ | 950 | 1250 | 1250 | 1350 | 1400 | 1100 | 1150 | 1100 | |
| Dichte /cm³ | 7.4 | 7.1 | 7.1 | 7.1 | 7.1 | 8.2 | 8.4 | 7.9 | |
| Betreffsistivity Ωmm²/m | 1,25 ± 0,05 | 1,42 ± 0,05 | 1,42 ± 0,05 | 1,42 ± 0,05 | 1,53 ± 0,05 | 1,13 ± 0,05 | 1,14 ± 0,05 | 1,04 ± 0,05 | |
| Temperaturkoeffizient des Widerstands×10-51℃ | 15 | 5 | 5 | 5 | -1 | 14 | 8.5 | ||
| Schmelzpunkt ℃ | 1450 | 1500 | 1500 | 1500 | 1520 | 1390 | 1400 | 1390 | |
| Zugfestigkeit MPa | 588-735 | 637-784 | 637-784 | 637-784 | 686-784 | 637-784 | 637-784 | 637-784 | |
| Dehnung % | >14 | >12 | >12 | >12 | >12 | >20 | >20 | >20 | |
| Betreffduction of area% | 65-75 | 65-75 | 65-75 | 65-75 | 65-75 | 60-75 | 60-70 | 65-75 | |
| Anzahl der Biegungen | >5 | >5 | >5 | >5 | >5 | ||||
| Härte | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | 130-150 | 130-150 | 130-150 | |
| Organisation | Ferrite (F) | Ferrite (F) | Ferrite (F) | Ferrite (F) | Ferrite (F) | Austenitisch (A) | Austenitisch (A) | Austenitisch (A) | |
| Magnetismusususususus | Magnetismusususususus | Magnetismusususususus | Magnetismusususususus | Magnetismusususususus | Magnetismusususususus | Nicht magnetisch | Nicht magnetisch | Nicht magnetisch | |

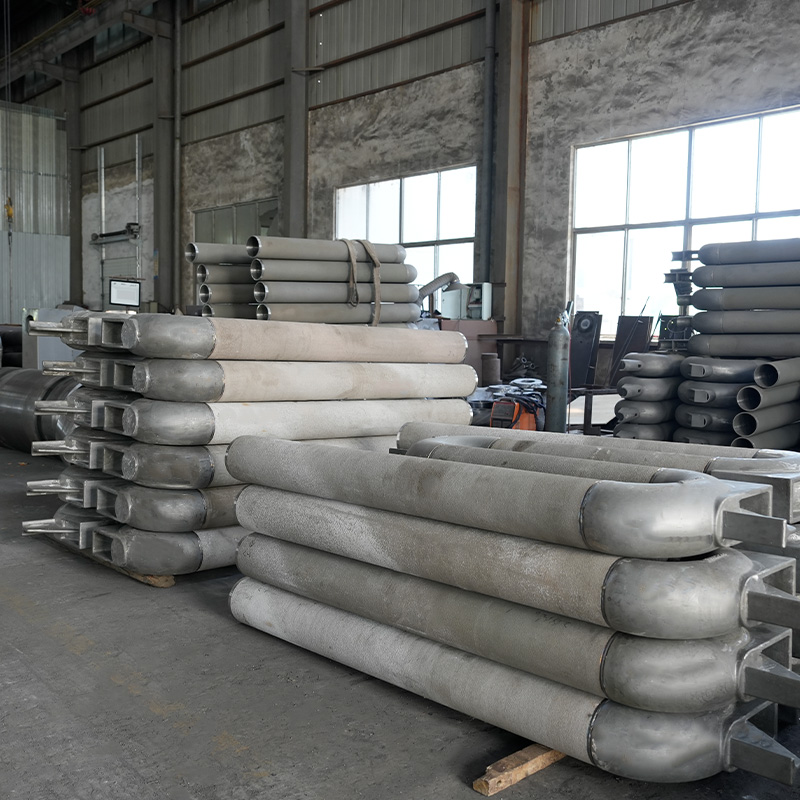

Produktionsstandort für Strahlungsröhren
Strahlungsröhre, Fehlererkennung
Fertiges Produkt

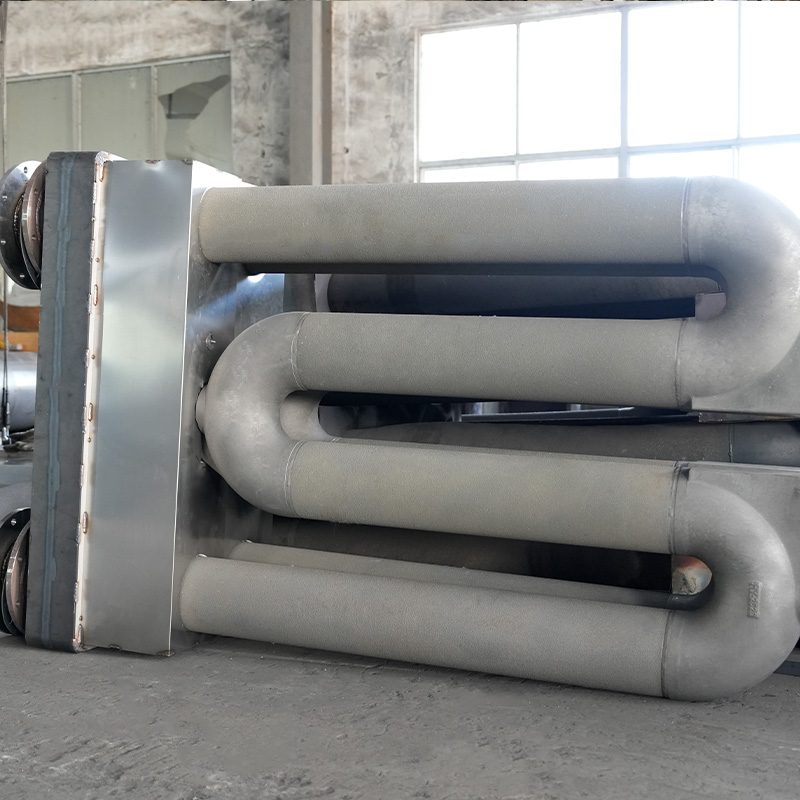

W-förmiges Strahlungsrohr
U-förmiges Strahlungsrohr
Ellenbogen
Gießen von Rohren vor Ort
Strahlungsröhren-Drucktest
