Buchse, Armmanschette

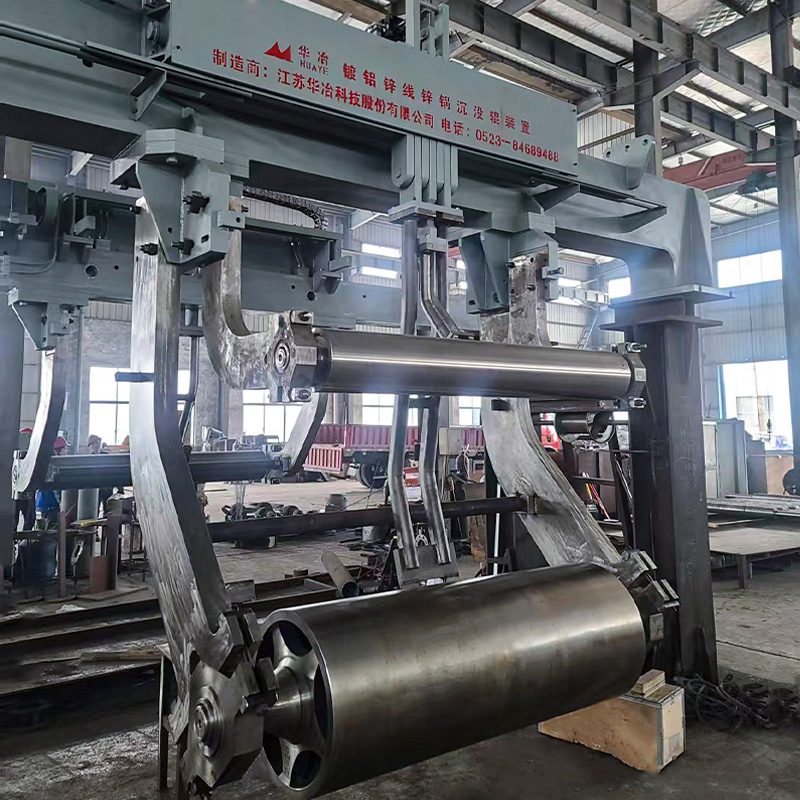

Die Drei-Rollen-Sechsarm-Baugruppe ist eine wesentliche Komponente für Verzinkungslinien, einschließlich Feuerverzinkungs-, Aluminium-Zink-Silizium-Beschichtungs-, Zink-Aluminium-Magnesium-Beschichtungs- und Aluminierungslinien. Diese Baugruppe besteht aus verschleißfesten und hitzebeständigen Stahlgussteilen wie der Senkwalze (oder Unterwalze), Stabilisierungswalzen, Stützarmen, Wellenhülsen und Armhülsen.

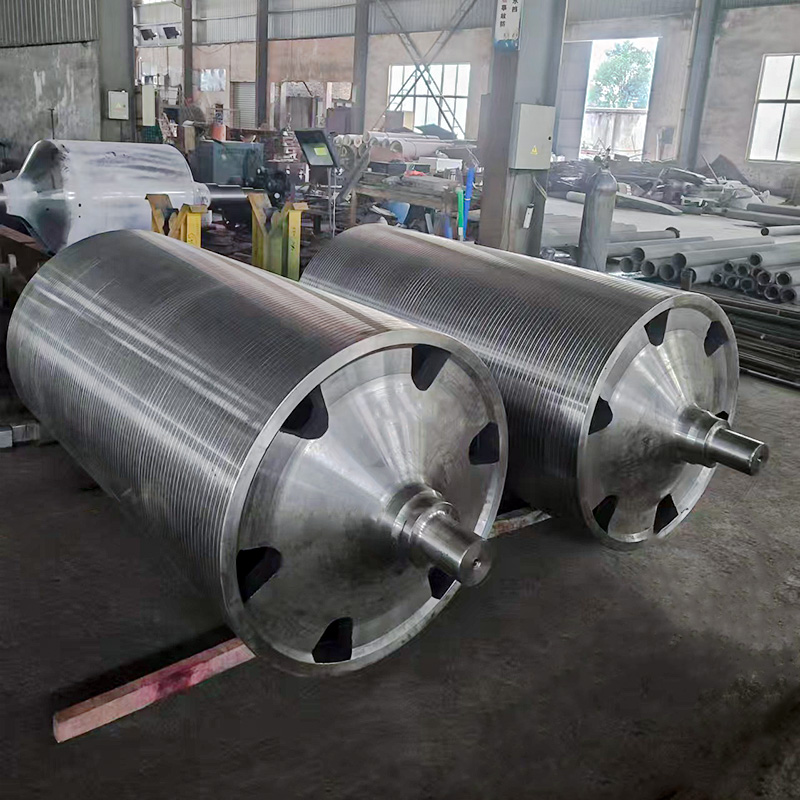

(1) Sinkende Rolle (untere Rolle)
Die Senkwalze ist ein Gerät, das im Zinktopf positioniert ist. Der Bandstahl tritt durch den Ofenschacht in den Topf ein, läuft unter der zu beschichtenden Senkwalze hindurch und verlässt dann den Topf, wobei er durch die Stabilisierungswalzen und Luftmesser zum Legierungsofen oder Kühlabschnitt gelangt. Die sinkende Walze ist ständig in geschmolzene Aluminium-Zink-Lösung eingetaucht. Sie verfügt über keinen eigenen Antrieb und fungiert als passive Umlenkrolle. Der Antrieb erfolgt durch die Reibung zwischen dem sich bewegenden Band und der Walzenoberfläche. Seine Hauptfunktion besteht darin, die Spannung im Band aufrechtzuerhalten.

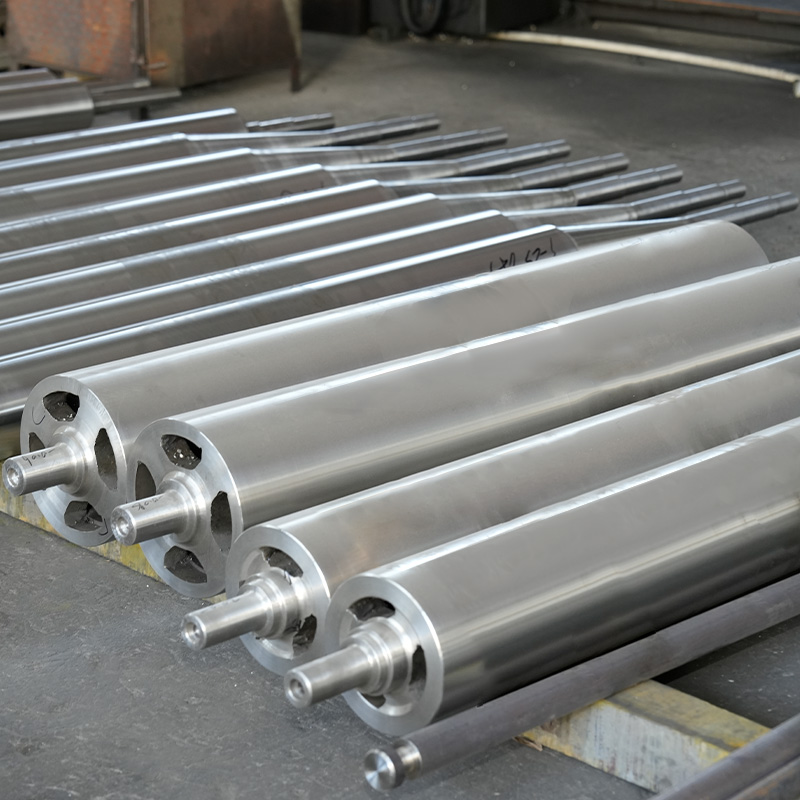

(2) Stabilisierungsrollen
Ebenso wie die Senkwalze werden auch Stabilisierungswalzen in den Zinktopf eingetaucht. Sie sorgen für Spannung und Führung des Bandes, indem sie ihre seitliche Position anpassen und so sicherstellen, dass das Band stabil durch das Luftmessersystem läuft. Typischerweise sind zwei Stabilisierungsrollen abwechselnd auf beiden Seiten des Bandes angeordnet. Sie können entweder angetrieben oder nicht angetrieben sein und werden in vordere und hintere Stabilisierungswalzen eingeteilt. Beide werden in das geschmolzene Aluminium-Zink-Bad eingetaucht. Ihre Hauptfunktion besteht darin, dem Band beim Verlassen der Senkwalze eine wirksame Spannung und Führung zu verleihen und sicherzustellen, dass es kontinuierlich und stabil durch die Luftmesser läuft. Dadurch werden Bandvibrationen verhindert und die Kontrolle des Bandprofils unterstützt.

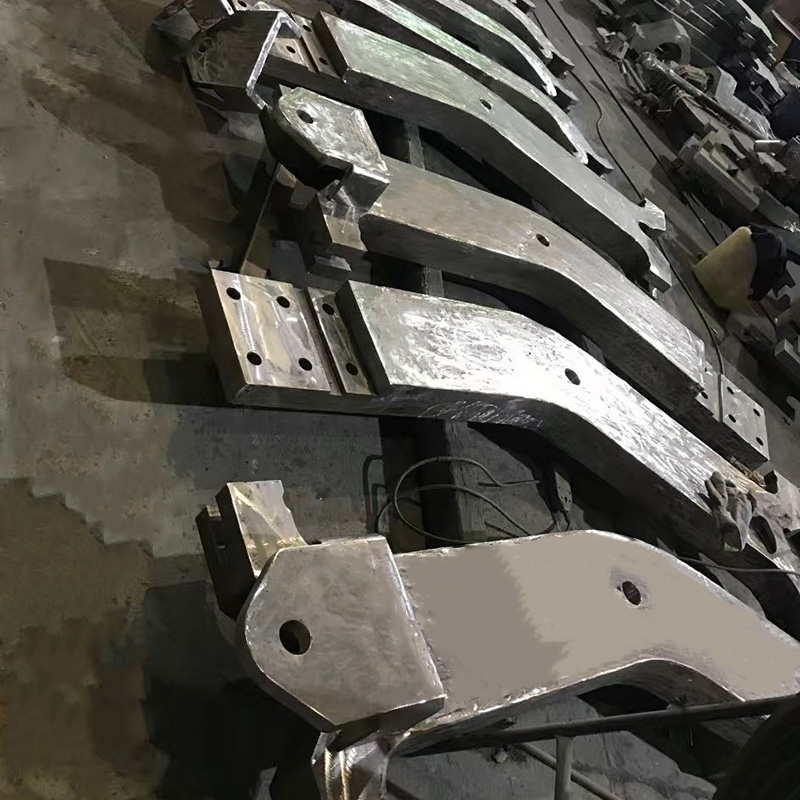

(3) Stützarme
Die Stützarme halten die Senkwalze und die Stabilisierungswalzen während ihrer Drehung an Ort und Stelle. Der untere Teil der Arme wird in das geschmolzene Aluminium-Zink-Bad eingetaucht; Daher muss das Material für Tragarme neben Korrosionsbeständigkeit auch eine ausreichende Warmfestigkeit aufweisen.

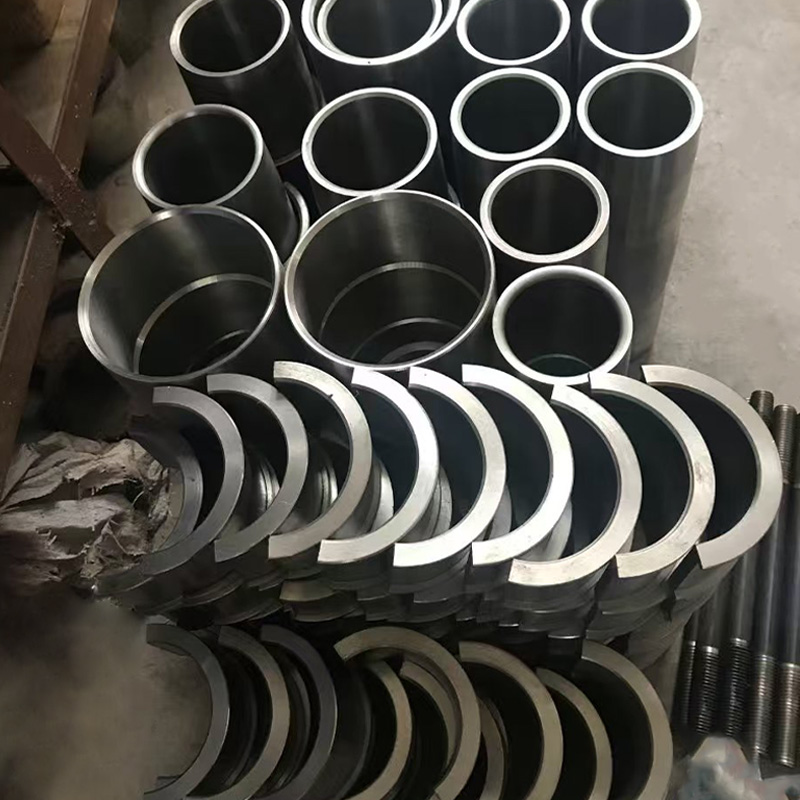

(4) Schafthülsen und Armhülsen
Wellenhülsen schützen die Rollenwellenenden, während Armhülsen die Stützarme schützen. Diese Hülsen dienen in erster Linie als Gleitlager. Sie sind hoher Kontaktbeanspruchung und starkem Verschleiß durch die korrosive flüssige Aluminium-Zink-Umgebung ausgesetzt und erfordern Hochleistungsmaterialien. Wellenhülsen und Armhülsen sind wichtige Verschleißteile in kontinuierlichen Schmelztauch-Aluminium-Zink-Beschichtungsanlagen. Die Qualität dieser Komponenten wirkt sich direkt auf die Leistung und Effizienz der gesamten Produktionslinie aus.
