Umfassende Kenntnisse über Ofenrollen

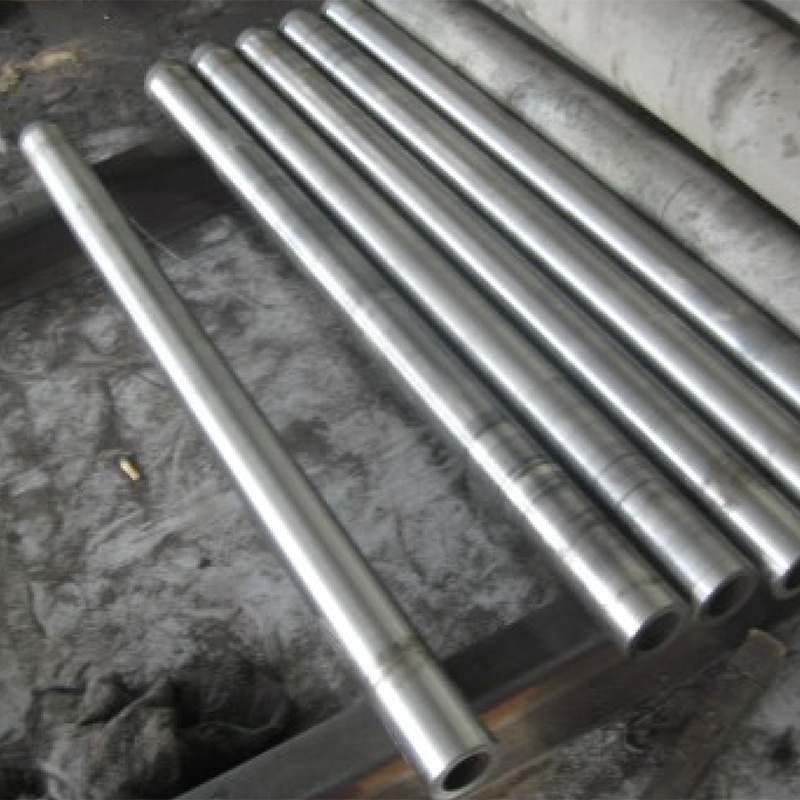

1. Übersicht über Ofenrollen

Ofenrollen sind Spezialkomponenten, die in industriellen Hochtemperaturprozessen wie Glühen, kontinuierlicher Verzinkung und Stahlwalzen eingesetzt werden. Diese Walzen sind so konstruiert, dass sie extremer Hitze (oft bis zu 1200 °C oder mehr) standhalten und gleichzeitig Dimensionsstabilität, Verschleißfestigkeit und Korrosionsbeständigkeit beibehalten. Sie werden vollständig in Öfen installiert, um Stahlbleche zu transportieren, heißes Metall zu handhaben oder als Heizmedium zu fungieren.

2. Arten von Ofenrollen

3. Wichtige Spezifikationen und Parameter

Bei der Auswahl einer Ofenrolle achten Käufer grundsätzlich auf die folgenden Spezifikationen:

4. Kaufratgeber: Was Sie beachten sollten

1. Temperaturkompatibilität

Stellen Sie sicher, dass das Rollenmaterial der Spitzentemperatur des Ofens standhält. Bei Temperaturen über 1200 °C sind Keramikrollen oft die erste Wahl.

2. Kühlanforderungen

Entscheiden Sie sich zwischen wassergekühlten und luftgekühlten Ausführungen. Wassergekühlte Walzen erfordern zusätzliche Infrastruktur (Pumpen, Dichtungen), können aber höhere Wärmeströme bewältigen. Luftgekühlte (oder ungekühlte) Walzen sind einfacher, haben jedoch möglicherweise niedrigere Temperaturgrenzen.

3.Materialauswahl

Legierter Stahl: Am besten für gemäßigte Temperaturen mit mechanischer hoher Belastung geeignet.
Keramik: Am besten für hochreine Prozesse oder extreme Temperaturen geeignet, bei denen die Wärmeausdehnung minimiert werden muss.

4.Anpassungsanforderungen

Viele Hersteller bieten maßgeschneiderte Abmessungen, Materialqualitäten und Schachtdesigns an, um zu bestimmten Ofenlayouts zu passen.

5.Installation und Wartung

Berücksichtigen Sie die einfache Installation (z. B. Flansch vs. geschweißte Welle) und die Verfügbarkeit von Ersatzteilen. Für eine langfristige Leistung ist eine regelmäßige Inspektion auf Verschleiß, Korrosion und thermische Ermüdung unerlässlich.

5. Allgemeine Anwendungen

Glühöfen: Werden zum gleichmäßigen Erhitzen von Stahlblechen zum Spannungsabbau verwendet.

Kontinuierliche Verzinkungslinien: Fördern Sie Stahl durch den Zinkbeschichtungsprozess.

Glasverarbeitung: Keramikwalzen werden in Temper- und Glühöfen für Glasprodukte verwendet.

Automobilöfen: Zur Wärmebehandlung von Automobilkomponenten.

6. Installationsrichtlinien

Die ordnungsgemäße Installation ist entscheidend, um die Langlebigkeit und Leistung der Ofenrollen sicherzustellen. Nachfolgend finden Sie eine Schritt-für-Schritt-Checkliste für die Installation:

7. Wartungscheckliste

Regelmäßige Wartung hilft, unerwartete Ausfallzeiten zu vermeiden. Nachfolgend finden Sie einen kurzen Wartungsplan:

8. Bestellvorgang und Lieferantenauswahl

Gehen Sie bei der Auftragserteilung wie folgt vor:

Wichtige Lieferantenkriterien:

Materialrückverfolgbarkeit: Möglichkeit, Werkszertifikate für die Legierungszusammensetzung bereitzustellen.
Anpassungsfähigkeit: Bereitschaft zur Anpassung von Abmessungen und Materialqualitäten.
Kundendienst: Verfügbarkeit von technischem Support für Installation und Fehlerbehebung.

9. Fortgeschrittene Anwendungen und Branchenanwendungsfälle

Ofenwalzen sind nicht auf das herkömmliche Glühen von Stahl beschränkt. Ihre Hochtemperaturbeständigkeit und ihre anpassbaren Designs ermöglichen es ihnen, Nischen- und High-Tech-Industrien zu bedienen.

10. Leitfaden zur Fehlerbehebung

Durch frühzeitiges Erkennen und Beheben allgemeiner Probleme können kostspielige Ausfallzeiten vermieden werden.

11. Umwelt- und Sicherheitsaspekte

Moderne Fertigung legt Wert auf Nachhaltigkeit und Sicherheit.

--Material-Recyclingfähigkeit: Hochlegierte Ofenrollen sind am Ende ihrer Lebensdauer oft wiederverwertbar. Aufgrund einer möglichen Kontamination sind jedoch möglicherweise spezielle Recyclingverfahren erforderlich.

--Energieeffizienz: Durch die Auswahl von Walzen mit optimaler Wärmeleitfähigkeit kann die Wärmeverteilung im Ofen verbessert und der Gesamtenergieverbrauch gesenkt werden.

--Sicherheitsstandards: Stellen Sie die Einhaltung relevanter Sicherheitsstandards sicher (z. B. OSHA für mechanische Sicherheit, IEC für Temperaturüberwachung), wenn Sie Rollen in neue Ofenkonstruktionen integrieren.

12. Anwendungsfälle aus der Praxis

Nachfolgend finden Sie kurze Beispiele für den Einsatz von Ofenrollen in verschiedenen Branchen:

13. Fortschrittliche Beschichtungstechnologien für verbesserte Leistung

Moderne Ofenwalzen verfügen häufig über spezielle Beschichtungen zur Verbesserung der Verschleißfestigkeit, Wärmeisolierung und chemischen Stabilität. Diese Technologien stehen an der Spitze der Materialwissenschaften.

13.1.Intelligente Beschichtungen und Oberflächenbehandlungen

--Nanostrukturierte Oxidschichten: Fortschrittliche Keramik- oder Oxidbeschichtungen (z. B. Al₂O₃, Si₃N₄) werden aufgetragen, um eine harte, verschleißfeste Oberfläche zu schaffen, die bei Temperaturen über 1200 °C betrieben werden kann. Diese Beschichtungen wirken auch als Barriere gegen Oxidation und Korrosion, insbesondere in aggressiven Ofenatmosphären.

- Reibungsarme Beschichtungen: In Rolle-zu-Rolle-Systemen, bei denen die Rolle empfindliche Folien (z. B. Graphen oder Solarzellen) berührt, verringern reibungsarme Beschichtungen das Risiko von Mikrokratzern und verbessern die Effizienz der Materialhandhabung.

--Thermal Barrier Coatings (TBCs): TBCs werden auf die Außenfläche der Walze aufgetragen und reduzieren den Wärmeverlust, verbessern die Energieeffizienz und schützen die darunter liegende Legierung vor Temperaturschocks.

13.2.Materialspezifische Beschichtungen

14. Branchenspezifische Integration und Anwendungsfälle

Ofenwalzen sind integrale Bestandteile verschiedener High-Tech- und Schwerindustrien. Ihr Design und ihre Implementierung variieren je nach Anwendung erheblich.

14.1.Roll-to-Roll (R2R)-Fertigung

Bei R2R-Prozessen müssen Ofenrollen empfindliche Substrate wie flexible Elektronik, Solarzellen oder Graphenplatten handhaben. Zu den wichtigsten Anforderungen gehören:

--Hohe Maßgenauigkeit: Gewährleistung einer gleichmäßigen Spannung auf dem Substrat, um Falten oder Risse zu vermeiden.

--Saubere Oberfläche: Aufrechterhaltung einer verunreinigungsfreien Walzenoberfläche, um Fehler bei der Dünnfilmabscheidung oder bei Beschichtungsprozessen zu vermeiden.

--Erweiterte Beschichtungen: Verwendung reibungsarmer, verschleißfester Beschichtungen zum Schutz sowohl der Walze als auch des Substrats.

14.2.Kontinuierliche Verzinkungs- und Glühlinien

Für die Stahlverarbeitung müssen Ofenrollen einem Dauerbetrieb unter hohen Belastungen und Temperaturen standhalten:

--Robuste Konstruktion: Typischerweise aus hochlegierten Stählen (z. B. ZG45Ni48Cr28W5Si2) hergestellt, um Verformung und Oxidation zu widerstehen.

--Hochleistungsabmessungen: Rollen können je nach Breite des Stahlbandes einen Durchmesser von Φ60 mm bis Φ1600 mm haben.

--Beschichtungskompatibilität: Walzen werden häufig in Beschichtungsofenwalzen (CGL/CAL) für hochwertige Automobil- und Haushaltsgerätebleche integriert, was eine präzise Temperaturkontrolle und Oberflächenbeschaffenheit erfordert.

15. Qualitätskontroll- und Inspektionsmethoden

Die Sicherstellung der Integrität der Ofenrollen vor der Installation ist von entscheidender Bedeutung, um kostspielige Ausfallzeiten zu vermeiden. Die folgenden Inspektionsprotokolle sind branchenüblich:

15.1.Maßüberprüfung

--Geradheit und Unrundheit: Verwenden Sie Laserausrichtungswerkzeuge, um die Unrundheit zu messen. Die akzeptable Toleranz beträgt für hochpräzise Linien typischerweise ≤0,5 mm pro Meter.

--Konzentrizität: Stellen Sie sicher, dass der Außendurchmesser der Rolle konzentrisch zur Wellenachse ist. Eine Fehlausrichtung kann zu ungleichmäßiger Erwärmung und vorzeitigem Verschleiß führen.

15.2.Zerstörungsfreie Prüfung (NDT)

--Wirbelstromprüfung: Erkennen Sie Oberflächenrisse und Fehler unter der Oberfläche, besonders wichtig für hochlegierte Walzen wie ZG40Cr25Ni20Si2.

--Magnetpartikelinspektion (MPI): Wird zur Erkennung von Oberflächen- und oberflächennahen Diskontinuitäten in ferromagnetischen Materialien verwendet.

--Liquid Penetrant Inspection (LPI): Wirksam zur Identifizierung von Oberflächenbruchfehlern, insbesondere an den Glockenenden der Walze.

15.3.Materialzertifizierung

--Chemische Analyse: Die Spektrometeranalyse stellt sicher, dass die Legierungszusammensetzung den Spezifikationen entspricht (z. B. Cr ≥ 25 % für ZG40Cr25Ni20Si2).

--Mechanische Tests: Zugfestigkeits-, Streckgrenzen- und Dehnungstests bestätigen, dass die Walze Betriebsbelastungen standhält (z. B. Zugfestigkeit ≥ 588 MPa für ZG40Cr25Ni20Si2).

16. Sicherheit und Compliance

Die Gewährleistung eines sicheren Betriebs und die Einhaltung gesetzlicher Vorschriften sind von größter Bedeutung.

--Mechanische Sicherheit: Implementieren Sie Lockout/Tagout-Verfahren (LOTO) während des Rollenwechsels. Stellen Sie sicher, dass alle rotierenden Teile geschützt sind.

--Thermische Sicherheit: Verwenden Sie bei Arbeiten in der Nähe von Hochtemperaturwalzen einen Hitzeschutz und geeignete PSA.

--Regulatorische Standards: Einhaltung relevanter Standards (z. B. ISO 9001 für Qualität, ISO 14001 für Umweltmanagement) und lokaler Sicherheitsvorschriften.

17. Häufig gestellte Fragen (FAQ)

F: Können Ofenrollen repariert oder überholt werden?
A: Ja, viele Lieferanten bieten Aufarbeitungsdienste an, bei denen abgenutzte Walzen nachbearbeitet oder neu beschichtet werden, um Maßgenauigkeit und Oberflächenbeschaffenheit wiederherzustellen.

F: Was ist der Unterschied zwischen einer wassergekühlten Walze und einer hochlegierten Walze?
A: Wassergekühlte Walzen nutzen interne Wasserkanäle zur Wärmeableitung, was die Verwendung kostengünstigerer Legierungen ermöglicht, aber ein komplexes Kühlsystem erfordert. Hochlegierte Walzen sind auf die inhärente Hitzebeständigkeit des Materials angewiesen, was die Ofenkonstruktion vereinfacht, jedoch oft mit höheren Materialkosten verbunden ist.

F: Gibt es Standardgrößen für Ofenrollen?
A: Während es Standardabmessungen gibt (z. B. Φ60 mm, Φ200 mm, Φ500 mm), können die meisten Hersteller kundenspezifische Größen herstellen, die zu bestimmten Ofenkonfigurationen passen.

F: Wie stelle ich sicher, dass die Rolle in meinen vorhandenen Ofen passt?
A: Stellen Sie dem Lieferanten detaillierte Spezifikationen zur Verfügung, einschließlich der Schachtabmessungen, der Endkappenkonstruktion sowie der genauen Rollenlänge und des Rollendurchmessers, die für Ihr Ofenmodell erforderlich sind.

18. Neue Technologien und zukünftige Trends

Die Ofenwalzenindustrie entwickelt sich mit Innovationen in der additiven Fertigung (AM), intelligenten Beschichtungen und Echtzeitüberwachung weiter.

18.1.Additive Fertigung von Kühlstrukturen

Komplexe Innenkühlung: Beim herkömmlichen Guss ist die Kühlkanalgeometrie auf einfache Formen beschränkt. Additive Fertigung (z. B. selektives Lasersintern von Keramik) ermöglicht mehrwandige, gitterartige Kühlkanäle, die die Wärmeableitung deutlich verbessern.
Materialien: Aufkommende Verwendung präkeramischer Polymere (z. B. Polysiloxane), die sich nach dem Sintern in SiOC- oder SiCN-Keramik umwandeln und Hochtemperaturstabilität und maßgeschneiderte Wärmeleitfähigkeit bieten.
Vorteile: Verbesserte Kühleffizienz, Gewichtsreduzierung und die Möglichkeit, Sensorhohlräume für die eingebettete Temperaturüberwachung zu integrieren.

18.2.Intelligente Beschichtungen und Oberflächentechnik

Selbstheilende Keramik: Entwicklung von Beschichtungen, die Mikrorisse bei hohen Temperaturen selbstständig reparieren können und so die Lebensdauer der Walzen in oxidativen Umgebungen verlängern.
Reibungsarme Nanobeschichtungen: Anwendung nanostrukturierter TiAlN- oder DLC-Beschichtungen (Diamond-Like Carbon) zur Reduzierung des Verschleißes in Rolle-zu-Rolle-Prozessen mit empfindlichen Substraten wie flexibler Elektronik.
Wärmedämmbeschichtungen (TBCs): Fortschrittliche TBCs auf der Basis von YSZ (Yttria-Stabilized Zirconia), die auf die Außenfläche aufgetragen werden, um den Wärmeverlust zu reduzieren und die darunter liegende Legierung vor Temperaturschocks zu schützen.
