Was ist das Funktionsprinzip einer Strahlungsröhre?

A Strahlrohr Werke von Umwandlung elektrischer Widerstandsenergie oder Verbrennungswärme in Infrarot-Wärmestrahlung Durch ein versiegeltes Außenrohr wird die Wärme gleichmäßig auf die umgebende Arbeitslast oder Ofenkammer übertragen, ohne dass es zu einem direkten Kontakt zwischen der Wärmequelle und der Atmosphäre im Ofen kommt. Das Kernprinzip ist die indirekte Erwärmung: Ein internes Heizelement – ​​​​entweder ein Widerstandsdraht oder ein Gasbrenner – erhitzt das äußere Schutzrohr auf eine hohe Temperatur, und dieses Rohr strahlt dann Infrarotenergie nach außen an die Ofenladung ab, genau wie die Sonnenenergie durch den Weltraum strahlt, ohne dass ein Medium für den Transport erforderlich ist.

Diese indirekte Anordnung ist der grundlegende Konstruktionszweck des Strahlrohrs. Es ermöglicht die Beheizung von Wärmebehandlungsöfen, die unter kontrollierten Atmosphären oder Schutzatmosphären (Stickstoff, Wasserstoff, endothermes Gas) betrieben werden, ohne dass Verbrennungsprodukte oder oxidierende Luft in das Innere des Ofens gelangen, wodurch die zu behandelnden Werkstücke verunreinigt oder beschädigt würden. Das Außenrohr empfängt sowohl als Wärmestrahler als auch als gasdichte Barriere zwischen der Wärmequelle und der Prozessatmosphäre.

Die drei Wärmeübertragungsmechanismen in einem Strahlungsrohr

Obwohl der Name Strahlung betont, arbeitet ein Strahlrohr tatsächlich nach allen drei grundlegenden Arten der Wärmeübertragung – Leitung, Konvektion und Strahlung – und zwar nacheinander von der Energiequelle bis zur Ofenladung. Wenn man versteht, wie jeder Mechanismus dazu beiträgt, wird klar, warum das Strahlrohr die Effizienz und Gleichmäßigkeit erreicht, die es erreicht.

Leitung: Wärmeübertragung durch die Rohrwand

In einem elektrisch beheizten Strahlrohr erzeugt das Widerstandsdrahtelement Wärme durch Joulesche Erwärmung – elektrischer Strom, der durch den Hochwiderstandsdraht fließt, Wärmeenergie proportional zum Quadrat des Stroms multipliziert mit dem Widerstand (P = I²R). Diese Wärme wird durch den Draht selbst und durch die Stützstrukturen (Käfig, Streifen oder Spulenkörper), die das Element halten, nach außen und dann durch die Wand des äußeren Schutzrohrs geleitet. Das Außenrohrmaterial – typischerweise ein hitzebeständiger legierter Stahl oder ein Keramikverbundwerkstoff – muss über eine ausreichende Wärmeleitfähigkeit verfügen, um Wärme von der Innenfläche auf die Außenfläche zu übertragen, ohne dass ein übermäßiger Temperaturunterschied über die Wandstärke entsteht.

In einem gasbefeuerten Strahlungsrohr findet die Verbrennung innerhalb der Rohrbohrung statt, und die heißen Verbrennungsgase leiten Wärme direkt durch Kontakt an die Rohrwand, während sie durch das Innere strömen. Die Rohrwand leitet diese Wärmeenergie dann von ihrer Innenfläche zur Außenfläche, die an die Ofenbeschickung abstrahlt.

Konvektion: Wärmeübertragung innerhalb der Rohrbohrung

Im Inneren des Strahlrohrs – im Ringspalt zwischen dem Widerstandselement und der Innenwand des Schutzrohrs – erfolgt die Wärmeübertragung zwischen dem glühenden Element und der Rohrwand durch eine Kombination aus Strahlung und natürlicher Konvektion des eingeschlossenen Gases (normalerweise Luft oder eine kontrollierte Atmosphäre, die den Elementraum gefüllt). Diese Konvektionszirkulation ist zwar sekundär zur Strahlung bei den hohen Temperaturen, trägt aber dazu bei, die Wärme gleichmäßig über die Länge des Rohrs zu verteilen und lokale heiße Stellen in der Nähe des Elements zu verhindern, die zu vorzeitiger Oxidation oder Ausfall führen könnten.

In gasbefeuerten Rohren ist die erzwungene Konvektion des strömenden Verbrennungsgasgemisches der Hauptmechanismus, durch den die Wärme die Rohrwand erreicht – der heiße Gasstrom streicht über die innere Rohroberfläche und die Turbulenzen in der Strömung erhöhen den konvektiven Wärmeübertragungskoeffizienten, wodurch die Gesamteffizienz der Wärmeabgabe an die Rohrwand verbessert wird.

Strahlung: Der primäre externe Wärmeübertragungsmechanismus

Sobald die äußere Rohrwand die Betriebstemperatur erreicht, sendet sie gemäß dem Stefan-Boltzmann-Gesetz infrarote elektromagnetische Strahlung aus. Die pro Flächeneinheit abgegebene Strahlungsleistung nimmt mit zu vierte Potenz der absoluten Temperatur – Das bedeutet, dass eine Rohrwand bei 1.000 °C (1.273 K) ungefähr 16-mal mehr Leistung pro Flächeneinheit abstrahlt als die gleiche Rohrwand bei 500 °C (773 K). Diese starke Temperaturabhängigkeit ist der Grund, warum Strahlrohre bei hohen Betriebstemperaturen so effektiv sind und ihre Leistung mit steigender Solltemperatur überproportional ansteigt.

Die von der Röhre emittierte Strahlungsenergie breitet sich mit Lichtgeschwindigkeit durch die Ofenkammer aus und wird dort von der Arbeitslast, den Ofenwänden und dem Herd absorbiert. Werkstücke absorbieren diese Strahlung und wandeln sie wieder in Wärmeenergie um – sie erwärmen sich, ohne dass ein physischer Kontakt mit dem Rohr oder die Zirkulation eines wärmetragenden Mediums zwischen ihnen erforderlich ist. Dies ist der Mechanismus, der dem Strahlrohr seinen Namen und seine wesentliche Eigenschaft gibt: saubere, berührungslose, atmosphärenverträgliche Erwärmung.

Das Heizelement: Typen, Materialien und Betriebsparameter

Das innere Heizelement – auch Rohrkern genannt – ist die Energieumwandlungskomponente eines elektrisch beheizten Strahlrohrs. Sein Design bestimmt die Leistungsdichte, die Temperaturgleichmäßigkeit entlang der Rohrlänge und die erwartete Lebensdauer der Baugruppe. Bei der kommerziellen Produktion von Strahlrohren werden drei Hauptkonfigurationen verwendet.

Käfigheizelement

Das käfigartige Element besteht aus Widerstandsdraht, der zu einer dreidimensionalen Spulen- oder Netzstruktur gewickelt ist und auf einem starren Gerüst aus Abstandshaltern aus Keramik oder Legierung ruht, die in einer zylindrischen Käfiggeometrie angeordnet sind. Diese Konfiguration maximiert die freiliegende Oberfläche des Widerstandsdrahts relativ zur Rohrbohrung und verbessert so die Strahlungswärmeübertragung vom Element zur Rohrwand. Die Käfigstruktur bietet außerdem eine mechanische Unterstützung, die verhindert, dass der Draht unter seinem Eigengewicht bei erhöhten Temperaturen durchhängt oder zusammenbricht – ein entscheidender Gesichtspunkt für Rohre, die über 1.000 °C betrieben werden, wo das Kriechen bei hohen Temperaturen in metallischen Materialien von Bedeutung ist. Käfigartige Elemente eignen sich gut für Anwendungen, die eine hohe Leistungsabgabe und eine gleichmäßige Wärmeverteilung über die gesamte Rohrlänge erfordern.

Vertikal gewickelter Typ

Das vertikal gewickelte Element verwendet einen flachen Widerstandsdraht oder ein flaches Widerstandsband, das in parallelen Längsstreifen entlang der Innenfläche des Rohrs gewickelt ist und durch keramische Stützperlen oder Klammern in Position gehalten wird. Diese Geometrie verteilt das Heizelement nahe an der Rohrwand, minimiert den Strahlungsweg vom Element zum Rohr und verbessert die Effizienz der Wärmeübertragung zur Außenfläche. Streifengewickelte Elemente sind besonders effektiv bei Röhren mit mittlerem Durchmesser, bei denen der Abstand zwischen Element und Wand anders den Sichtfaktor für die Strahlung begrenzen würde. Sie werden häufig zum Tempern von Strahlrohren in Öfen verwendet, bei denen eine gleichmäßige Temperaturverteilung über die Rohrlänge für die Produktqualität von entscheidender Bedeutung ist.

Spiralgewickelter Widerstandsdrahttyp

Das spiralförmig gewickelte Element ist die einfachste Konfiguration: Widerstandsdraht ist zu einer spiralförmigen Spule gewickelt, die axial durch die Mitte der Rohrbohrung verläuft und in regelmäßigen Abständen von Keramikisolatoren gestützt wird. Dieses Design ist einfach herzustellen, ermöglicht einen einfachen Austausch der Elemente ohne Beschädigung des Außenrohrs und ist die wirtschaftlichste Option für Anwendungen mit geringerer Leistung. Durch die zentrale Position einer Spiralspule befindet sie sich in maximalem Abstand von der Rohrwand, wurde der Strahlungssichtfaktor zur Wand erhöht und die Wärme relativ gleichmäßig über den Rohrumfang verteilt. Die Nennleistungen von Einzelrohren für spiralförmig gewickelte Designs reichen von 3 kW bis 60 kW und deckt das gesamte Spektrum der üblichen Anforderungen an Wärmebehandlungsöfen ab.

Widerstandsdrahtmaterialien: Ni-Cr- und Fe-Cr-Legierungen

Die beiden wichtigsten Widerstandsdrahtlegierungsfamilien, die in Strahlrohrelementen verwendet werden, sind Nickel-Chrom-Legierungen (Ni-Cr) und Eisen-Chrom-Legierungen (Fe-Cr), die jeweils für unterschiedliche Temperaturbereiche und Atmosphären geeignet sind:

Die Betriebstemperatur des Heizelements variiert 500°C bis 1.300°C Es deckt den gesamten Bereich von Anlassen bei niedrigen Temperaturen bis hin zu Austenitisierungs- und Aufkohlungsvorgängen bei hohen Temperaturen ab. Stirb Die Oberflächenbelastung des Elements ist auf ≤1 W/cm² ausgelegt – ein kritischer Designparameter, der die Oberflächentemperatur und Oxidationsrate des Elements steuert. Wenn die Oberflächenbelastung innerhalb dieser Grenze gehalten wird, verlängert sich die Lebensdauer des Elements erheblich, da eine lokale Überhitzung an der Drahtoberfläche wird, die Oxidation der Korngrenzen beschleunigt und die Zugfestigkeit verringert würde.

Das äußere Schutzrohr: Struktur, Materialien und Herstellung

Das äußere Schutzrohr ist die bestimmende Strukturkomponente der Strahlrohrbaugruppe. Es muss gleichzeitig als thermischer Strahler bei hoher Temperatur, als gasdichte Barriere zwischen der Prozessatmosphäre und dem Heizelement und als Strukturelement fungieren, das sein Eigengewicht und das Gewicht der internen Komponenten über die gesamte Ofenspannweite trägt – oft ohne Zwischenunterstützung über Längen von 1 bis 3 Metern oder mehr.

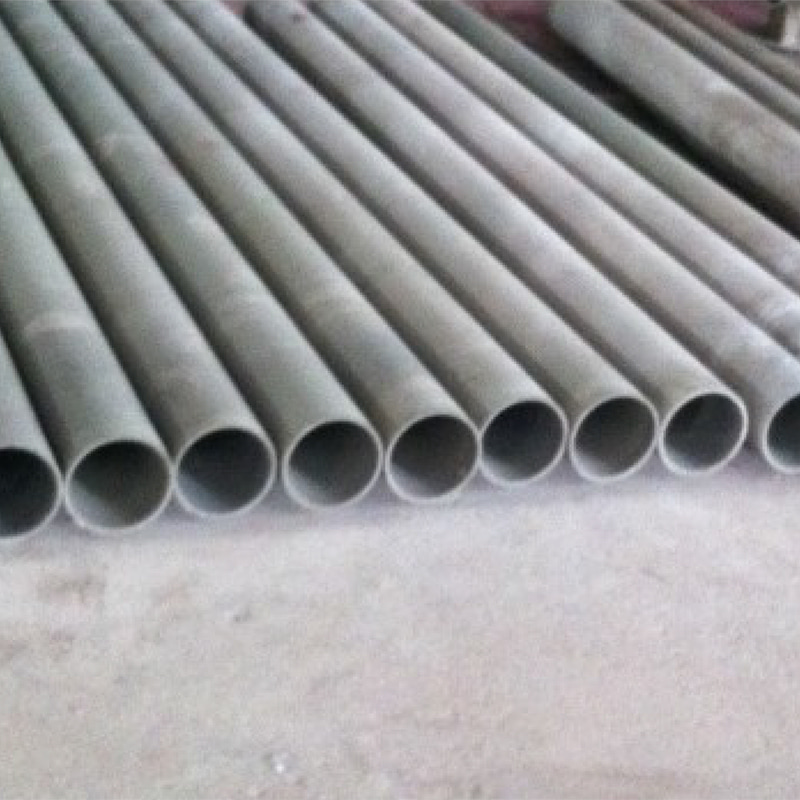

Schleudergussrohre

Schleudergussrohre werden hergestellt, wobei eine geschmolzene hitzebeständige Legierung in eine sich schnell drehende zylindrische Form gegossen wird. Die Zentrifugalkraft schleudert das flüssige Metall nach außen gegen die Formwand und ein Rohr mit einer dichten, gleichmäßig erzeugten, feinkörnigen Mikrostruktur, das statische Gussteile in Punkto Hochtemperaturfestigkeit und Oxidationsbeständigkeit übertrifft. Das Schleudergussverfahren neigt auch dazu, Einschlüsse und Verunreinigungen geringerer Dichte in Richtung der Bohrungsoberfläche zu drücken, wo sie maschinell entfernt werden können, wodurch die strukturell wichtige Außenwand in ihrem dichtesten und saubersten Zustand zurückbleibt.

Schleudergussrohre sind die bevorzugte Wahl für die anspruchsvollsten Anwendungen – Abschrecköfen, Hochtemperatur-Aufkohlungs- und Nitrieratmosphären und wo auch immer Maximale Lebensdauer und Dimensionsstabilität bei Temperaturwechselbelastung sind erforderlich. Zu den gängigen Legierungen gehören HK40 (25Cr-20Ni), HP-Legierung (25Cr-35Ni) und Aluminiumoxid bildende Legierungen für Anwendungen mit höchsten Temperaturen bis zu 1.200 °C.

Gerollte und geschweißte Rohre

Gewalzte und geschweißte Rohre werden hergestellt, wobei hitzebeständige Legierungsbleche oder -platten in eine zylindrische Form gebracht und die Längsnaht verschweißt werden. Dieser Herstellungsweg ermöglicht die Verwendung von Knetlegierungsmaterialien – die eine bessere Duktilität und Zähigkeit als Gussäquivalente aufweisen – und ist für Rohre mit mittlerem Durchmesser im Betrieb bei moderaten Temperaturen wirtschaftlicher. Die Längsschweißnaht ist die potenzielle Schwachstelle in einem geschweißten Rohr, und die Schweißqualität muss sorgfältig kontrolliert werden, um sicherzustellen, dass es keine Porosität, Hinterschnitte und Restspannungskonzentrationen gibt, die bei Temperaturwechsel zu Rissen führen könnten. Für Temperöfenanwendungen, bei denen die Temperaturen unter 700 °C liegen und die Temperaturwechsel mäßig sind, bieten geschweißte Rohre eine kostengünstige Lebensdauer Drei Jahre oder länger .

Nahtlose Rohre

Nahtlose Rohre werden durch Warmfließpressen oder Rotationslochen aus massiven Knüppeln hergestellt, wodurch ein Rohr ohne Längsschweißnaht entsteht. Dadurch wird der schweißbedingte Fehlermodus geschweißter Rohre eliminiert und gleichzeitig werden die isotropen mechanischen Eigenschaften und die konstante Wandstärke eines bearbeiteten Produkts gewährleistet. Nahtlose hitzebeständige Legierungsrohre sind in einer Vielzahl von Zusammensetzungen erhältlich, darunter Edelstahl 310 (25Cr-20Ni), Edelstahl 314 (25Cr-20Ni-Si) und verschiedene hochlegierte Qualitäten. Sie stellen den besten Kompromiss zwischen der Hochtemperaturfestigkeit von Schleudergussrohren und der Duktilität und Zähigkeit von Schmiedeprodukten dar und werden häufig sowohl in Abschreck- als auch in Temperofen-Strahlrohranwendungen über den gesamten Betriebstemperaturbereich des Produkts eingesetzt.

Auswahl des Rohrmaterials nach Anwendungstemperatur

Gasbefeuerte Strahlrohre: Funktionsprinzip auf Verbrennungsbasis

Gasbefeuerte Strahlungsrohre arbeiten nach einem grundlegend anderen Energieeintragsprinzip als elektrisch beheizte Konstruktionen, obwohl der externe Wärmeübertragungsmechanismus – Strahlung von einer heißen Rohroberfläche – identisch ist. Das Verständnis des gasbefeuerten Funktionsprinzips ist wichtig, da diese Röhren in großen industriellen Wärmebehandlungsöfen dominieren, wo die Energiekosten für Gas niedriger sind als für Strom und wo die sehr hohen erforderlichen Leistungsniveaus (zehn bis hundert Kilowatt pro Röhre) eine elektrische Widerstandsheizung unpraktisch machen.

Brenner, Verbrennungszone und Rauchgasstrom

In einem gasbefeuerten Strahlrohr zündet eine Brennerbaugruppe an einem Ende des Rohrs eine Mischung aus Brenngas (Erdgas, Flüssiggas oder Wasserstoff) und Verbrennungsluft. Die brennenden Gase bewegen sich mit hoher Geschwindigkeit entlang der Innenbohrung des Rohrs und übertragen durch erzwungene Konvektion Wärme an die Rohrwand. Bei geraden Rohrkonstruktionen treten die Verbrennungsgase am gegenüberliegenden Ende durch einen Abgasanschluss aus. Bei Umwälzkonstruktionen – U-Rohr-, W-Rohr- oder P-Rohr-Konfigurationen – werden die Rauchgase entlang eines Rückführzweigs innerhalb derselben Rohranordnung zurückgeleitet, wobei vor dem Austritt zusätzliche Wärme zurückgewonnen wird, wodurch der thermische Wirkungsgrad auf Werte von verbessert wird 55 bis 75 % oder mehr bei rekuperativen Brennersystemen .

Rohrgeometrie und Temperaturgleichmäßigkeit

Eine der größten Designherausforderungen bei gasbefeuerten Strahlrohren besteht darin, eine gleichmäßige Temperaturverteilung über die Rohrlänge zu erreichen. In einem einfachen geraden Rohr ist die Verbrennungsgastemperatur in der Nähe des Brenners am höchsten und nimmt entlang des Rohrs ab, da Wärme an die Wand übertragen wird und das Gas abgekühlt wird. Dadurch entsteht ein Temperaturgradient entlang des Rohrs, der zu einer ungleichmäßigen Erwärmung der Ofenladung führen kann. Die U-Rohr- und W-Rohr-Konfigurationen lösen dieses Problem, indem sie den Gasströmungsweg so zusammenfalten, dass das heißeste Verbrennungsgas in der Nähe des Brenners neben dem kühleren Rücklaufgas positioniert wird, was einen Wärmeaustausch zwischen den Vor- und Rückläufen ermöglicht, der dazu neigt, die Temperaturverteilung an der Außenoberfläche auszugleichen. Fortschrittliche Designs erreichen eine gleichmäßige Außenwandtemperatur ±20 bis 40°C entlang der Rohrlänge im Vergleich zu Steigungen von 100°C oder mehr in einfachen geraden Rohrkonstruktionen.

Rekuperative und regenerative Brennersysteme

Moderne gasbefeuerte Strahlrohre verfügen häufig über eine rekuperative oder regenerative Wärmerückgewinnung aus dem Abgas, um die einströmende Verbrennungsluft vorzuwärmen. Bei einem rekuperativen System überträgt ein in der Brennerbaugruppe eingebauter metallischer Wärmetauscher Wärme vom austretenden Rauchgas auf die einströmende kalte Verbrennungsluft und erhöht so die Lufttemperatur vor der Verbrennung um 300 °C auf 500 °C. Durch diese Vorwärmung wird der zum Erreichen der angestrebten Rohrwandtemperatur erforderliche Brennstoff reduziert, wodurch die thermische Effizienz verbessert wird 20 bis 35 % im Vergleich zur Kaltluftverbrennung. Regenerative Systeme verwenden alternierende Keramik-Wärmespeicherbetten, um noch höhere Luftvorwärmtemperaturen zu erreichen – näherungsweise an der Rauchgastemperatur abzüglich einer kleinen Annäherungstemperatur – und so einen Gesamtwärmewirkungsgrad von über 80 % zu erzielen.

Warum indirekte Erwärmung durch ein Strahlungsrohr in Öfen mit kontrollierter Atmosphäre unerlässlich ist

Der entscheidende Wert des Strahlrohrs bei der industriellen Wärmebehandlung ist nicht seine isolierte thermische Effizienz, sondern seine Fähigkeit, Hochtemperaturwärme zu liefern und gleichzeitig eine völlig separate, chemisch kontrollierte Atmosphäre um das Werkstück herum aufrechtzuerhalten. Diese Fähigkeit ist der Grund dafür, dass Strahlrohre in nahezu allen atmosphärisch kontrollierten Durchlauf- und Chargenöfen zur Wärmebehandlung von Metallen eingesetzt werden.

Atmosphärenintegrität und Werkstückqualität

Wärmebehandlungsprozesse wie Blankglühen, Karbonitrieren, Neutralhärten und Sintern erfordern eine genaue Kontrolle der Ofenatmosphäre, um Oxidation, Entkohlung oder Aufkohlung der Werkstückoberfläche zu verhindern. Jedes Austreten von Verbrennungsgasen (die CO₂, H₂O und O₂ enthalten) oder oxidierender Luft aus einem freiliegenden Heizelement in die Ofenatmosphäre würde sofort mit heißen Stahloberflächen reagieren und zu Zunder, Kohlenstoffveränderungen an der Oberfläche und Dimensionsschwankungen führen, die die behandelten Teile fehlerhaft machen.

Das Strahlungsrohr isoliert die Wärmequelle vollständig von der Prozessatmosphäre, indem es sowohl das Element als auch die Verbrennungsprodukte (bei gasbefeuerten Rohren) im schützenden Außenrohr einschließt. Das Außenrohr ist das einzige, das sowohl mit der Ofenatmosphäre an seiner Außenseite als auch mit der Wärmequelle an seiner Innenseite in Kontakt steht – und seine gasdichte Integrität macht die Wärmebehandlung in kontrollierter Atmosphäre im industriellen Maßstab möglich.

Kompatibilität mit Wasserstoffatmosphäre

Wasserstoffatmosphärenöfen – die zum Blankglühen von Edelstahl, Sintern von Pulvermetallteilen und Kupferlöten verwendet werden – erfordern die stärkste Atmosphärenkontrolle, da Wasserstoff sowohl stark reduziertd (was eine Oxidation des Werkstücks verhindert) als auch leicht entflammbar ist. Direkte elektrische Elemente, die einer Wasserstoffatmosphäre ausgesetzt sind, bergen Explosionsgefahr und eine potenzielle Elementversprödung. Strahlungsrohre in Wasserstofföfen halten das Element in der Luft oder in einem separaten Inertgas, was sie zur einzigen sicheren Heizmethode für Anwendungen in Wasserstoffatmosphäre macht. Das Außenrohrmaterial muss sorgfältig ausgewählt werden, um bei erhöhten Temperaturen eine Wasserstoffdurchlässigkeit zu gewährleisten. Dies ist einer der Gründe, warum Legierungen mit hohem Nickelgehalt für den Wasserstoffbetrieb bevorzugt werden, da sie eine geringere Wasserstoffdurchlässigkeit aufweisen als Legierungen auf Eisenbasis.

Nennleistungen, Flächenlast und Designberechnungen

Bei der quantitativen Auslegung einer Strahlrohrbaugruppe geht es darum, die Leistungsanforderungen des Ofens gegen die thermischen Grenzen sowohl des Heizelements als auch des Außenrohrs abzuwägen, um die erforderliche Lebensdauer zu erreichen.

Elementflächenlast: Der entscheidende Designparameter

Die Oberflächenbelastung des Heizelements – ausgedrückt in Watt pro Quadratzentimeter Elementoberfläche – ist der kritischste Parameter, der die Elementtemperatur und damit die Lebensdauer steuert. Für Nickel-Chrom- und Eisen-Chrom-Legierungselemente, die in Strahlrohrbaugruppen eingesetzt werden, ist die konstruktive Oberflächenbelastung extrem beschränkt ≤1 W/cm² . Dieser Grenzwert stellt sicher, dass die Oberflächentemperatur des Elements nicht übermäßig über die Ofentemperatur ansteigt – normalerweise bleibt sie innerhalb dieser Temperatur 100 bis 200 °C über der Rohrwandtemperatur — Halten des Elements innerhalb seines zuverlässigen Oxidationsbeständigkeitsbereichs.

Das Überschreiten der Oberflächenbelastungsgrenze führt zu einer beschleunigten Oxidation der Elementdrahtoberfläche, die den Draht zunehmend dünner macht, seinen Widerstand erhöht, die Leistungsdichte in einem sich selbst verstärkenden Zyklus weiter erhöht und schließlich zu einem lokalen Durchbrennen führt. Die Auslegung innerhalb der Flächenbelastungsgrenze ist daher das wichtigste Mittel zur Sicherstellung der Elementlebensdauer, die das Produkt wirtschaftlich macht.

Einrohr-Leistungsbereich

Die Einzelröhrenleistungswerte von 3 kW bis 60 kW decken den gesamten Bedarf an Wärmebehandlungsöfen ab:

• 3 kW bis 10 kW: Kleine Laboröfen, Niedertemperatur-Temperöfen und kompakte Chargenöfen für die Produktion kleiner Stückzahlen.
• 10 kW bis 30 kW: Mittelgroße industrielle Chargenöfen, Durchlauföfen für Kleinteile und Atmosphärengeneratoren.
• 30 kW bis 60 kW: Große industrielle Tieföfen, Wagenbodenöfen und große Stoß- oder Rollenherdöfen, bei denen jede Rohrzone eine hohe Leistung für schnelles Aufheizen und gleichmäßige Temperaturerhaltung liefern muss.

Ofenkonstruktionen wählen die Nennleistung der Rohre und die Anzahl der Rohre pro Zone aus, um die erforderliche installierte Leistungsdichte zu erreichen – schriftlich ausgedrückt in kW pro Quadratmeter Herdfläche –, die erforderlich ist, um die Solltemperatur in der angegebenen Aufheizzeit zu erreichen und diese unter voller Produktionslast aufrechtzuerhalten.

Faktoren, die die Lebensdauer von Strahlungsröhren bestimmen

Die Lebensdauer ist der wirtschaftlich bedeutendste Leistungsparameter jeder Strahlrohrinstallation, da ein früherer Ausfall kostspielige ungeplante Wartungsstillstände, die Beschaffung von Ersatzteilen und möglicherweise die Verschrottung von in Arbeit befindlichen Ladungen im Ofen erfordert. Das Verständnis der Faktoren, die die Lebensdauer bestimmen, ermöglicht es Betreibern, diese durch richtige Auswahl, Installation und Betrieb zu maximieren.

Betriebstemperatur und Temperaturwechsel

Sowohl das Außenrohr als auch das Innenelement verschlechtern sich bei höheren Betriebstemperaturen aufgrund der beschleunigten Oxidation, des Kriechens und des Kornwachstums in der Legierungsmikrostruktur schneller. Jeder Anstieg der Rohrwandtemperatur um 50 °C verdoppelt etwa die Oxidationsrate von Eisen-Chrom- und Nickel-Chrom-Legierungen. Temperaturwechsel – wiederholtes Erhitzen und Abkühlen – führt aufgrund der unterschiedlichen Wärmeausdehnung zwischen dem Rohr, den Elementträgern und den Keramikisolatoren zu zyklischen thermischen Spannungen in der Rohrwand und dem Element. Diese zyklische Ermüdung ist der Hauptversagensmechanismus in Abschrecköfen, die während des Abschreckzyklus häufigen und schnellen Temperaturschwankungen ausgesetzt sind. Die Minimierung unnötiger thermischer Wechsel durch eine ordnungsgemäße Ofenplanung und langsame, kontrollierte Aufheizraten verlängert die Rohrlebensdauer in diesen Anwendungen erheblich.

Atmosphärenchemie und Kontamination

Die schützenden Oxidschichten, die sich auf Nickel-Chrom- und Eisen-Chrom-Legierungen bilden – Chromoxid (Cr₂O₃) bzw. Aluminiumoxid (Al₂O₃) – schützen die Legierung vor einer weiteren schnellen Oxidation bei hohen Temperaturen. Diese Schichten können durch Schwefelverunreinigung, Halogenidexposition, übermäßige Feuchtigkeit oder plötzliche Veränderungen der Atmosphärenchemie (insbesondere Wechsel zwischen oxidierenden und reduzierenden Bedingungen) zerstört werden, was zu einer abreißenden Oxidation führt, bei der die Schutzschicht versagt und ein schneller Metallverlust einsetzt. Die Aufrechterhaltung einer sauberen, konsistenten Atmosphärenchemie im Ofen – und die Sicherstellung, dass der Elementraum des Strahlrohrs frei von Verunreinigungen ist – ist für das Erreichen der Nennlebensdauer von entscheidender Bedeutung ≥1 Jahr bei Abschrecköfen, ≥3 Jahre bei Anlassöfen und ≥2 Jahre bei gasbefeuerten Rohren .

Mechanische Beanspruchung und Stützkonstruktion

Lange Strahlrohrs B. große Ofenkammern ohne Zwischenstütze, können bei erhöhten Temperaturen aufgrund des Hochtemperaturkriechens der Rohrlegierung unter ihrem Eigengewicht durchhängen. Dieses Durchhängen verursacht Biegespannungen in der Rohrwand, die zu Rissen führen können – insbesondere an der Stelle, an der das Rohr aus der Ofenwand austritt, wo steile Temperaturgradienten hohe thermische Spannungen erzeugen. Um eine volle Lebensdauer ohne mechanische Ausfälle zu erreichen, ist die richtige Konstruktion der Rohrhalterungen – die Verwendung des richtigen Abstands der Stützhalterungen, die Sicherstellung, dass die Rohre keine Überspannweite aufweisen und die Auswahl von Legierungen mit ausreichender Kriechfestigkeit für die Betriebstemperatur – von entscheidender Bedeutung.

Strahlungsrohranwendungen in Wärmebehandlungsprozessen

Strahlrohre werden in der metallverarbeitenden Industrie nahezu im gesamten Spektrum der Wärmebehandlungsprozesse in kontrollierter Atmosphäre eingesetzt. Die folgende Tabelle fasst die Hauptanwendungen, ihre Ofentemperaturbereiche und die spezifische Rolle von Strahlrohren in jedem Prozess zusammen:

Kompatibilität mit inländischen und importierten Wärmebehandlungsgeräten

Für moderne Wärmebehandlungsanwendungen konzipierte Strahlungsrohre müssen mit einer Vielzahl von Ofenplattformen kompatibel sein – sowohl Haushaltsgeräten, die nach nationalen Standards hergestellt werden, als auch importierten Systemen, die nach europäischen, amerikanischen oder japanischen Spezifikationen hergestellt werden. Diese Kompatibilitätsanforderung erhöht die Bedeutung der Dimensionsstandardisierung, der Optionen für die Kupplungsschnittstelle und der Möglichkeit, Rohrlänge, Durchmesser, Nennleistung und Elementkonfiguration so anzupassen, dass sie den Spezifikationen des Originalgeräteherstellers entsprechen.

Zu den wichtigsten Abmessungsparametern, die für die Kompatibilität mit Ersatzrohren übereinstimmen müssen, gehören:

• Gesamtrohrlänge und aktive Heizlänge: Muss mit der Ofenspanne und dem Zonenlayout der ursprünglichen Installation übereinstimmen, um die gleiche Stromverteilung und Temperaturgleichmäßigkeit aufrechtzuerhalten.
• Außenrohrdurchmesser und Wandstärke: Muss ohne Modifikation in die Rohrhalterungen und Ofenwanddurchführungsdichtungen des ursprünglichen Ofendesigns passen.
• Elektrische Anschlussklemmen: Klemmentyp, Abstand und Spannungs-/Stromstärke müssen mit der Ofensteuerung und dem Stromverteilungssystem übereinstimmen.
• Nennleistung und Elementwiderstand: Der Gesamtwiderstand und die Nennleistung des Ersatzelements müssen mit den Transformator-Stufeneinstellungen und dem Überstromschutz des Ofens kompatibel sein, um eine Auslösung oder Unterversorgung der Zone zu vermeiden.

Die Möglichkeit, Strahlrohre als direkte Ersatzkomponenten für importierte Wärmebehandlungssysteme herzustellen – hergestellt nach den gleichen Maß- und elektrischen Spezifikationen wie die Originalausrüstung – macht teure importierte Ersatzteile überflüssig und reduziert die Vorlaufzeit und Kosten der Ofenwartung erheblich. Diese Kompatibilität mit inländischen und importierten Geräteplattformen ist eines der praktisch wertvollsten Merkmale einer ausgereiften Strahlrohrproduktlinie.
