Elektrische Heizstrahlungsröhren sind eine Art Heizelement, das in einer Schutzhülle eingeschlossen ist und durch Elektrizität erhitzt wird. Die Hülse strahlt die Wärme indirekt auf die Ofenauskleidung und das bearbeitete Werkstück ab und wird häufig in verschiedenen Heizöfen in der Wärmebehandlungsindustrie eingesetzt. Die elektrische Strahlungsröhre besteht hauptsächlich aus einer hitzebeständigen Stahllegierungshülse und einer Heizung, die mit einem elektrischen Heizdraht um einen hitzebeständigen isolierenden Keramikrohrkern mit Spiralnut gewickelt ist.
Die Vorteile dieser Strahlungsröhre sind:
① Kann bei der Arbeit ausgetauscht werden, ohne die Produktion zu beeinträchtigen;
② Vernünftigere Stromverteilung;
③ Vorteilhaft für die Atmosphärenströmung im Ofen;
④ Bei Prozessänderungen ist es praktisch, die Ofenleistung zu erhöhen oder zu verringern, die Heizleistung anzupassen und andere Vorteile zu nutzen.
Unsere Strahlrohre sind nicht nur für den Einsatz in häuslichen Wärmebehandlungsanlagen, sondern auch als Ersatzkomponenten für importierte Wärmebehandlungssysteme konzipiert. 1998 wurde diese Produktlinie auf der National Technology Exhibition mit der Goldmedaille ausgezeichnet.
Das Heizelement (Rohrkern) im Inneren des Strahlrohrs ist in verschiedenen Konfigurationen erhältlich: Käfigtyp, vertikal gewickelter Typ und spiralförmig gewickelter Widerstandsdrahttyp. Als Widerstandsdrahtmaterialien werden Nickel-Chrom- (Ni-Cr) und Eisen-Chrom-Legierungen (Fe-Cr) verwendet. Die Oberflächenlast ist typischerweise auf ≤1 W/cm² ausgelegt, wobei die Einzelrohrleistung zwischen 3 kW und 60 kW liegt. Die Betriebstemperatur des Heizelements reicht von 500 °C bis 1300 °C.
Das äußere Schutzrohr wird in drei Arten hergestellt: Schleudergussrohre, gewalzte und geschweißte Rohre und nahtlose Rohre.
Zur Lebensdauer:
Abschrecköfen: ≥1 Jahr
Temperöfen: ≥3 Jahre
Gasbefeuerte Strahlrohre: ≥2 Jahre
Informationen zu Hüllrohrmaterialien finden Sie in der folgenden Tabelle.
| Note/Leistung | 1Cr13Al4 | 0Cr25Als | OCr21Al₆ | 0Cr2₁Al₆Nb | 0Cr27Al₇NO₂ | Cr15Ni₆o | Cr2₀Ni₆o | Cr20Ni30 | |
| Hauptchemische Bestandteile % | Cr | 12-15 | 23-26 | 19-22 | 21.0-23.0 | 26,5-27,8 | 15-18 | 20-23 | 20 |
| AL | 4-6 | 4,5-6,5 | 5-7 | 5-7 | 6-7 | ||||
| Fe | Gleichgewicht | Gleichgewicht | Gleichgewicht | Gleichgewicht | Gleichgewicht | Gleichgewicht | Gleichgewicht | ||
| Betreff | Angemessener Betrag | Angemessener Betrag | Angemessener Betrag | Angemessener Betrag | Angemessener Betrag | Angemessener Betrag | Angemessener Betrag | Angemessener Betrag | |
| Mo | 1,8-2,2 | ||||||||
| Nb | 0.5 | 0.5 | |||||||
| Ni | 58-62 | Gleichgewicht | 28-32 | ||||||
| Maximale Betriebstemperatur der Komponenten℃ | 950 | 1250 | 1250 | 1350 | 1400 | 1100 | 1150 | 1100 | |
| Dichte /cm³ | 7.4 | 7.1 | 7.1 | 7.1 | 7.1 | 8.2 | 8.4 | 7.9 | |
| Betreffsistivity Ωmm²/m | 1,25 ± 0,05 | 1,42 ± 0,05 | 1,42 ± 0,05 | 1,42 ± 0,05 | 1,53 ± 0,05 | 1,13 ± 0,05 | 1,14 ± 0,05 | 1,04 ± 0,05 | |
| Temperaturkoeffizient des Widerstands×10-51℃ | 15 | 5 | 5 | 5 | -1 | 14 | 8.5 | ||
| Schmelzpunkt ℃ | 1450 | 1500 | 1500 | 1500 | 1520 | 1390 | 1400 | 1390 | |
| Zugfestigkeit MPa | 588-735 | 637-784 | 637-784 | 637-784 | 686-784 | 637-784 | 637-784 | 637-784 | |
| Dehnung % | >14 | >12 | >12 | >12 | >12 | >20 | >20 | >20 | |
| Betreffduction of area% | 65-75 | 65-75 | 65-75 | 65-75 | 65-75 | 60-75 | 60-70 | 65-75 | |
| Anzahl der Biegungen | >5 | >5 | >5 | >5 | >5 | ||||
| Härte | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | 130-150 | 130-150 | 130-150 | |
| Organisation | Ferrite (F) | Ferrite (F) | Ferrite (F) | Ferrite (F) | Ferrite (F) | Austenitisch (A) | Austenitisch (A) | Austenitisch (A) | |
| Magnetismusususususus | Magnetismusususususus | Magnetismusususususus | Magnetismusususususus | Magnetismusususususus | Magnetismusususususus | Nicht magnetisch | Nicht magnetisch | Nicht magnetisch | |

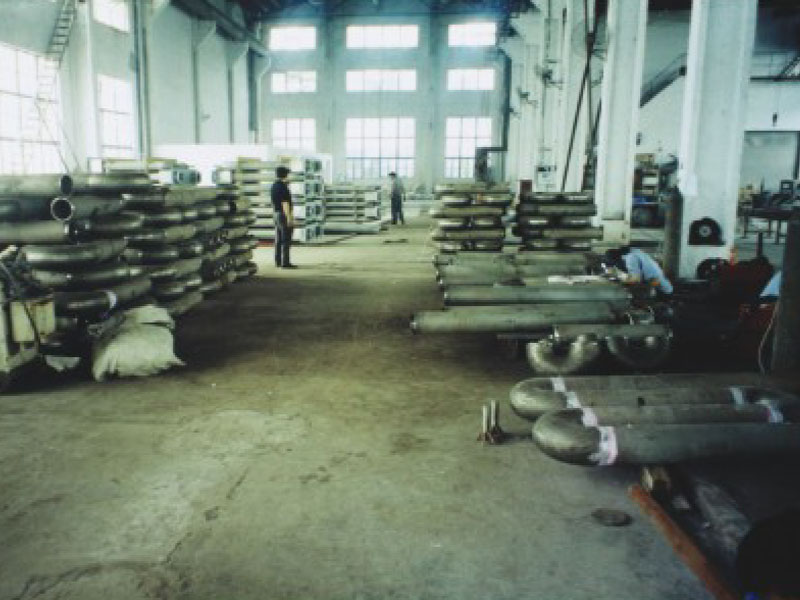

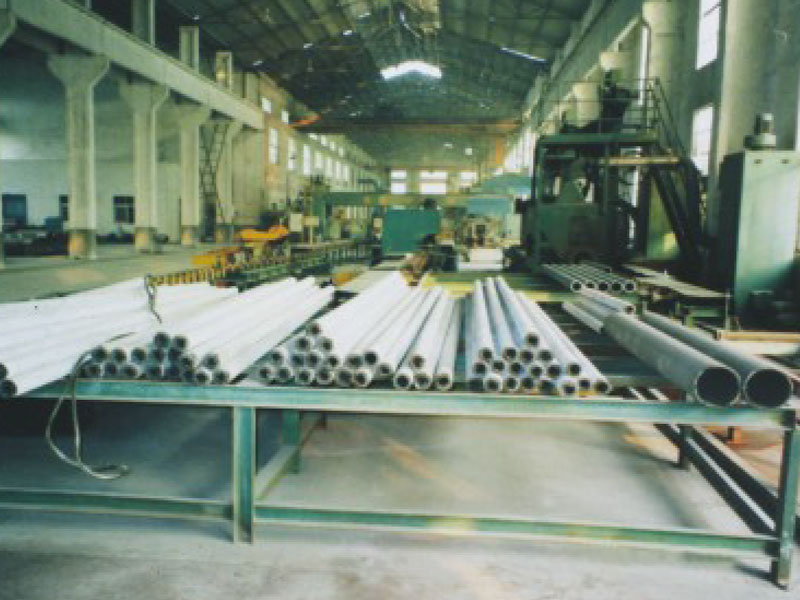

Produktionsstandort für Strahlungsröhren
Strahlungsröhre, Fehlererkennung

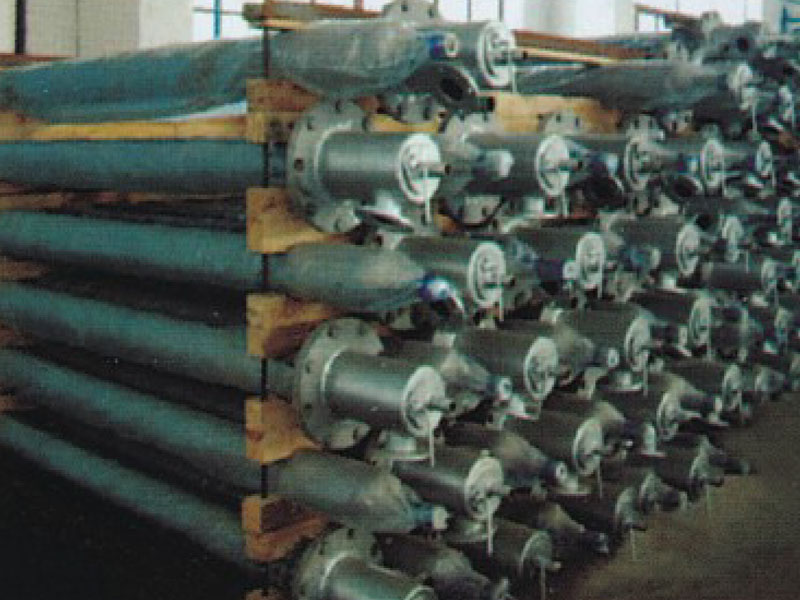

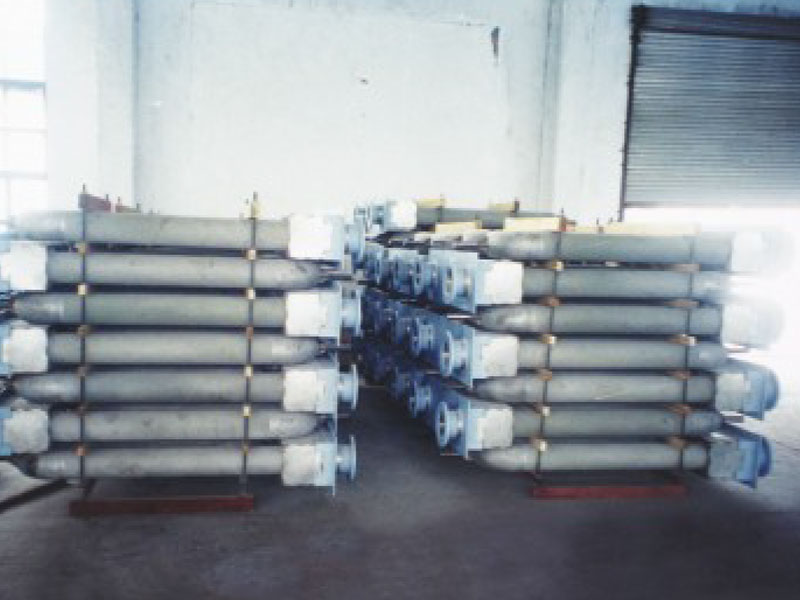

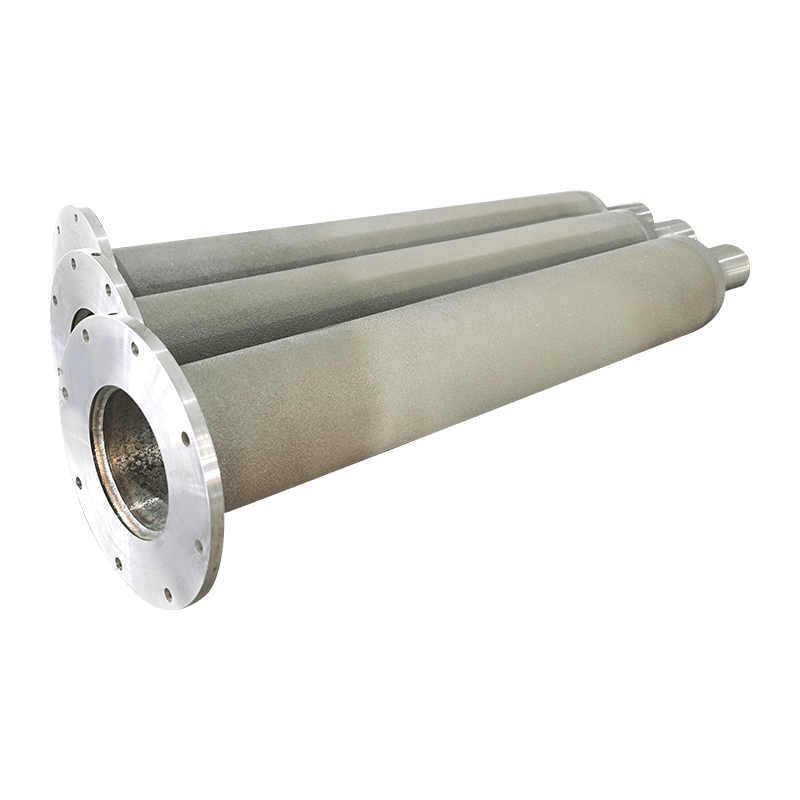

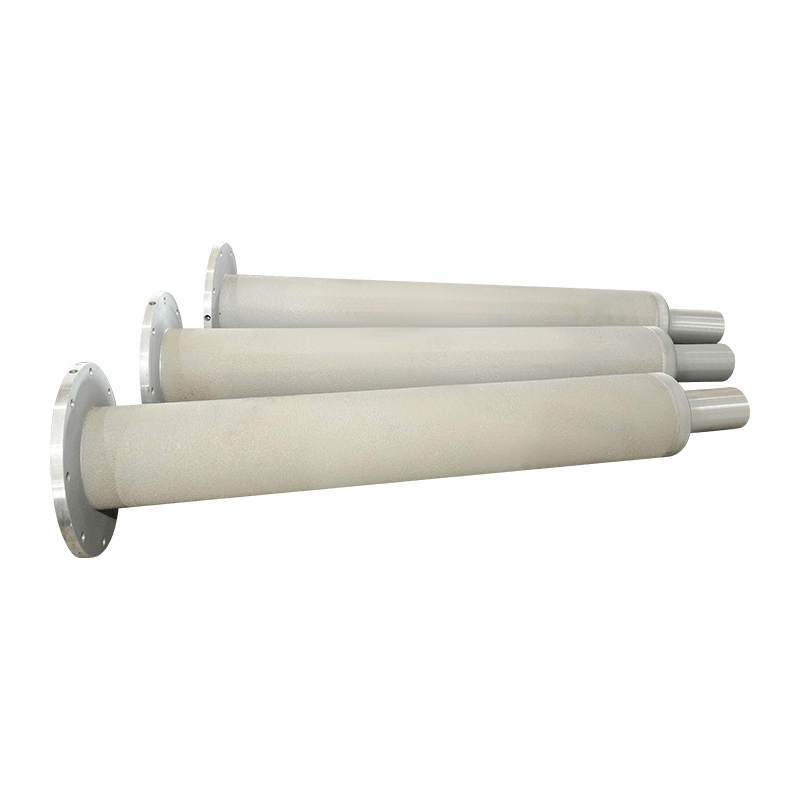

Fertiges Produkt

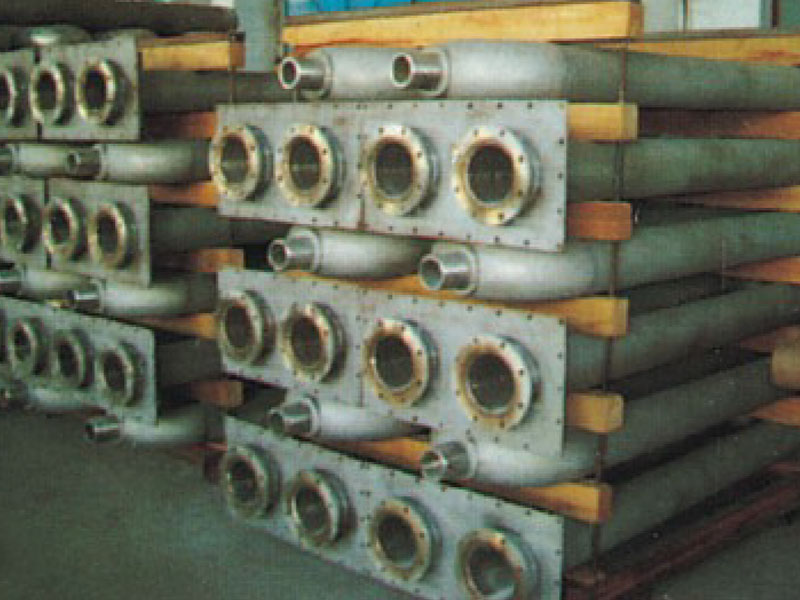

W-förmiges Strahlungsrohr

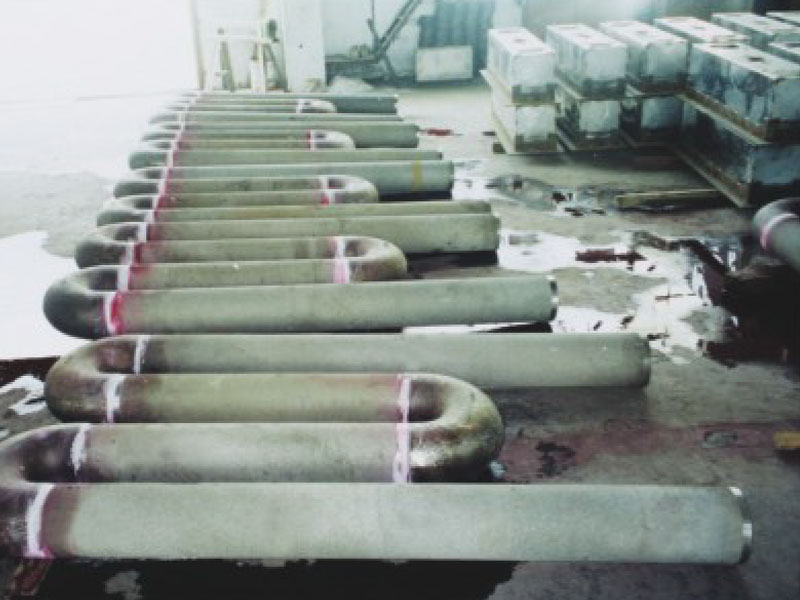

U-förmiges Strahlungsrohr

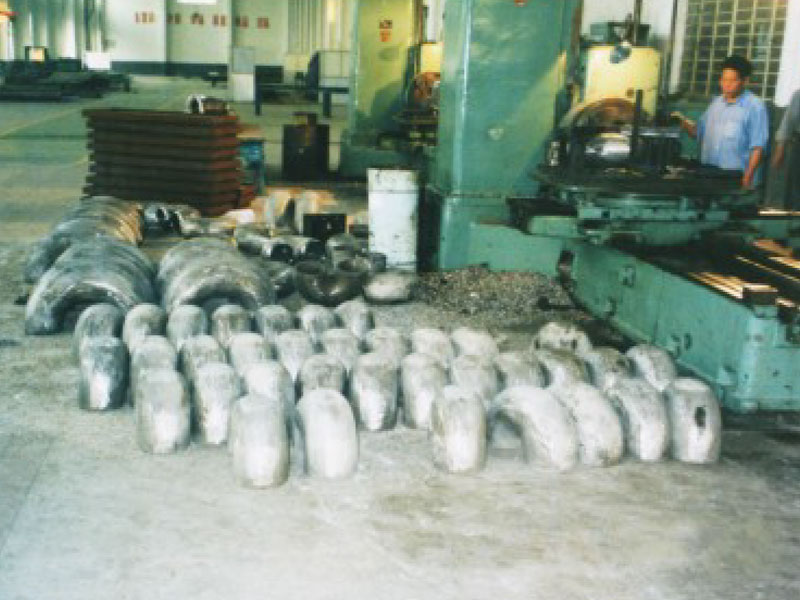

Ellenbogen
Gießen von Rohren vor Ort

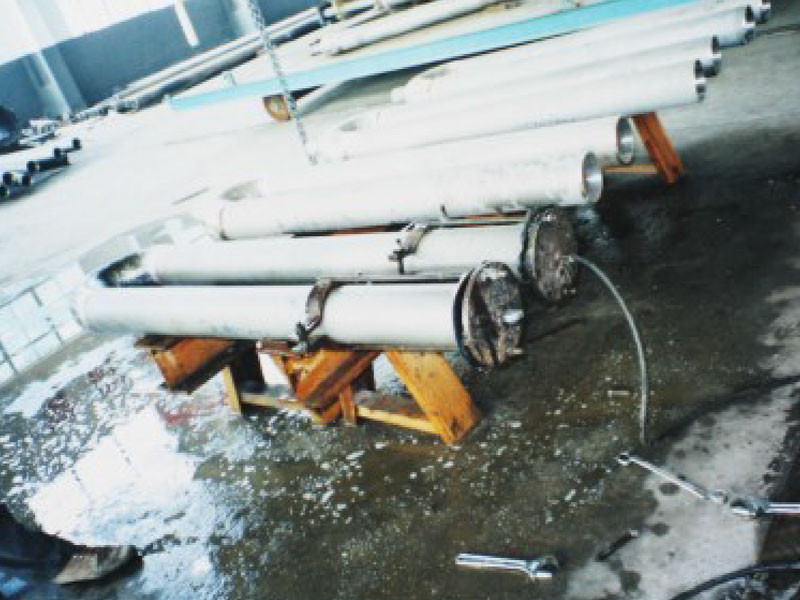

Strahlungsröhren-Drucktest
